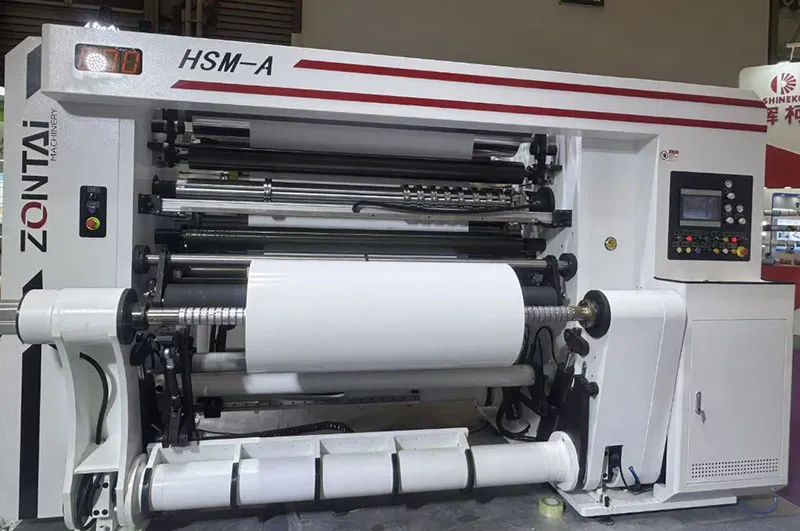

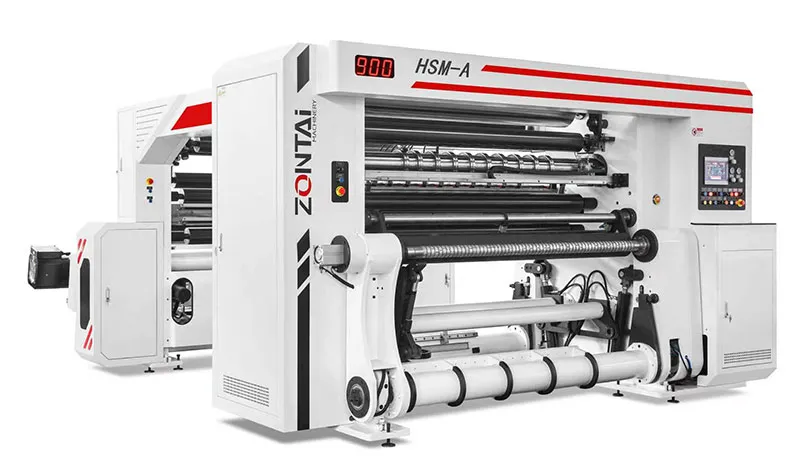

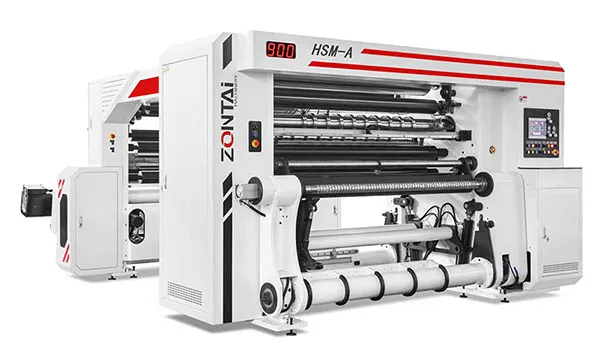

Cortadora rebobinadora tipo pórtico HSM-A

Especificaciones

Ancho del rollo jumbo	1600–3000mm
Diámetro máximo de desenrollado	Ø1600mm
Diámetro máximo de rebobinado	Ø1200mm
Diámetro interior del núcleo de desenrollado	3" y 6"
Diámetro interior del núcleo de rebobinado	3"
Velocidad de corte	8–800m/min (dependiendo del material)
Precisión del sistema EPC	≤0.1mm
Ancho mínimo de corte	50mm
Potencia total	60–100kW
Peso de la máquina	18,000kg
Dimensiones totales (L × An × Al)	5300×4520×2335mm

Detalles

Características

El bastidor principal está fabricado con una estructura de acero de 70 mm de espesor y se somete a mecanizado secundario de precisión y tratamiento de alivio de tensiones. Los soportes de tubo de acero sin costura contribuyen a mejorar la estabilidad de la máquina.

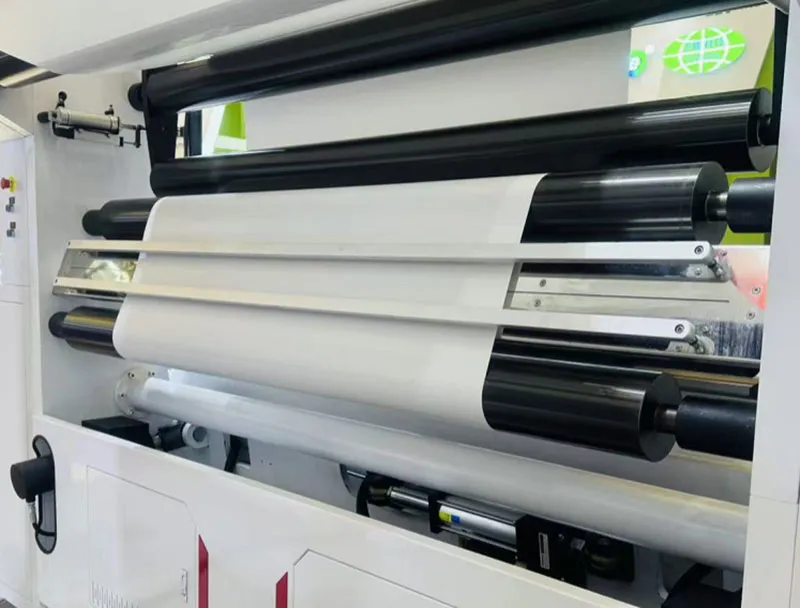

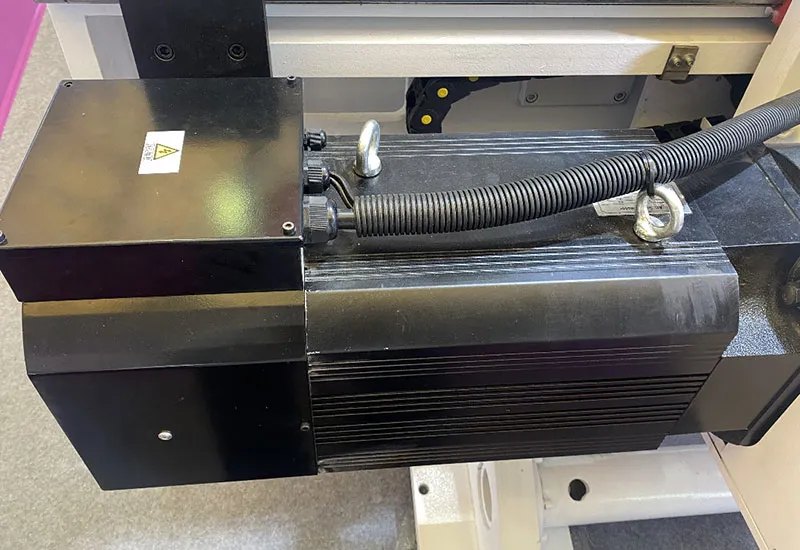

El rodillo motriz principal está fabricado con tubo de acero sin costura y recibe tratamientos de temple y revenido, endurecimiento superficial, cromado, pulido espejo y equilibrado dinámico. Su accionamiento por servomotor garantiza un funcionamiento estable a alta velocidad.

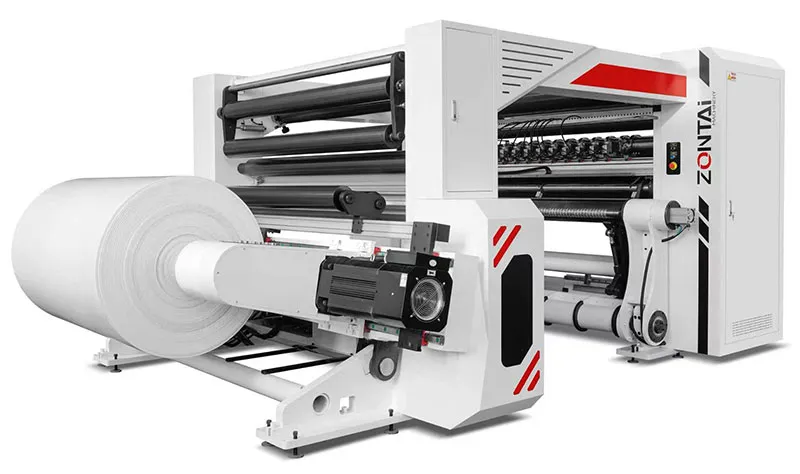

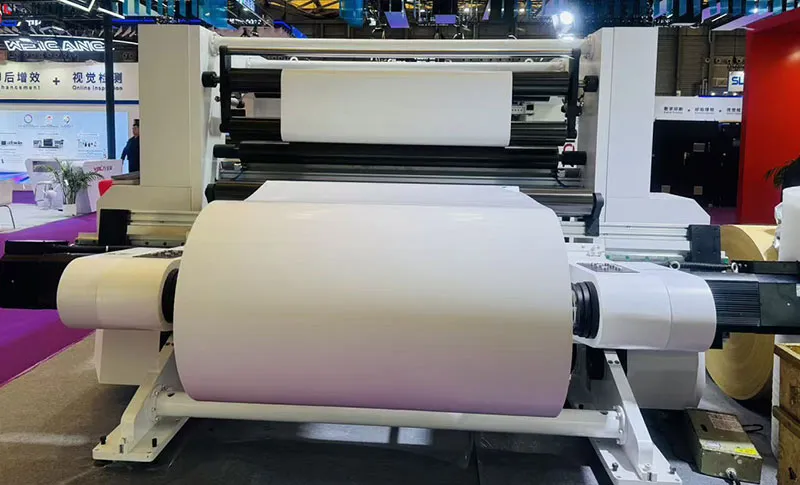

La unidad de desenrollado sin eje incorpora un sistema de elevación hidráulica automática y mandriles específicos de 3 y 6 pulgadas destinados a proteger el interior del núcleo de papel. El desplazamiento lateral de los brazos izquierdo y derecho se controla mediante guías lineales y cilindros hidráulicos.

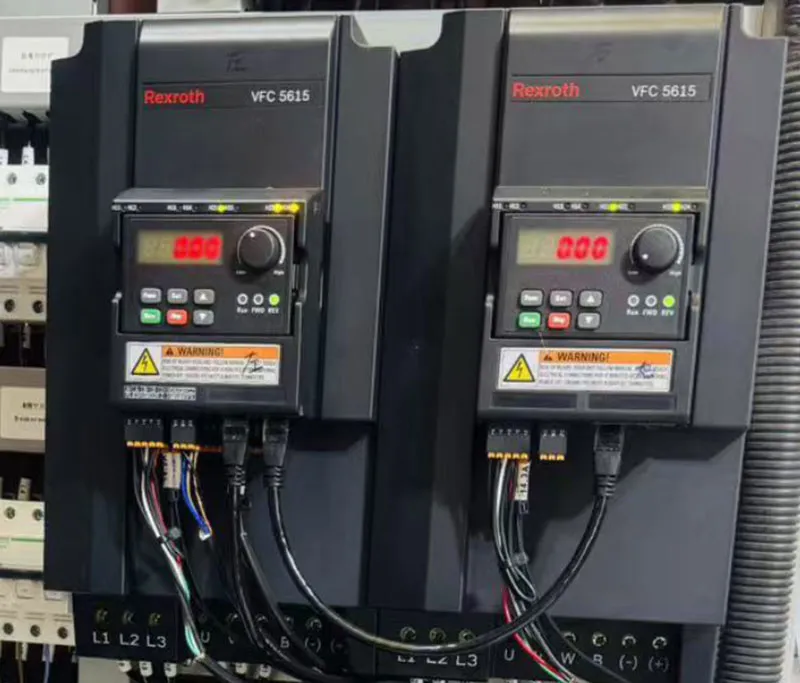

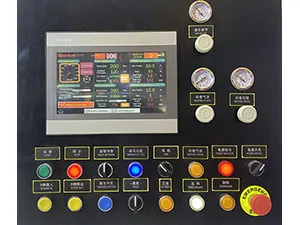

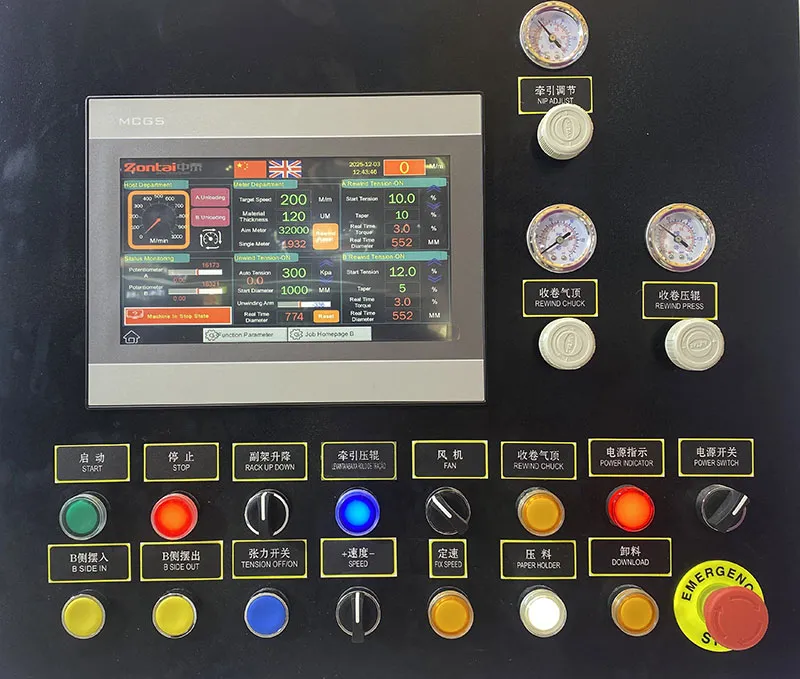

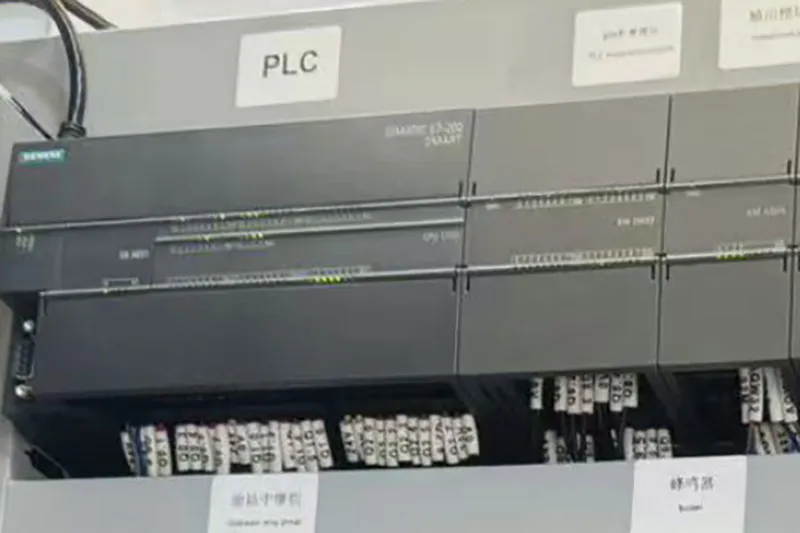

La tensión de desenrollado se controla mediante dos servomotores gobernados por PLC y variadores de frecuencia Rexroth de Alemania, lo que permite mantener una tensión constante. Opcionalmente ambién está disponible un sistema de control de tensión mediante freno neumático.

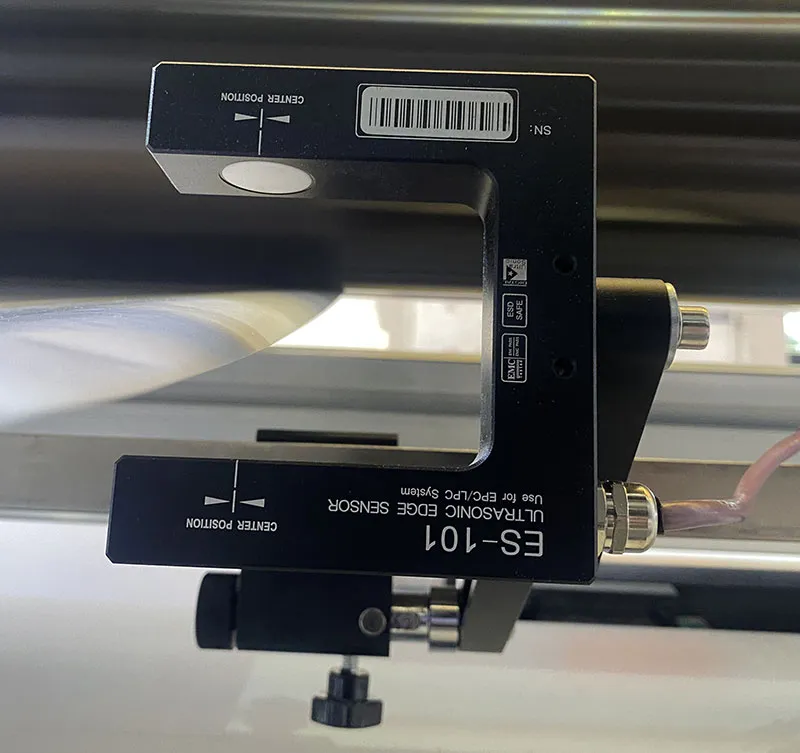

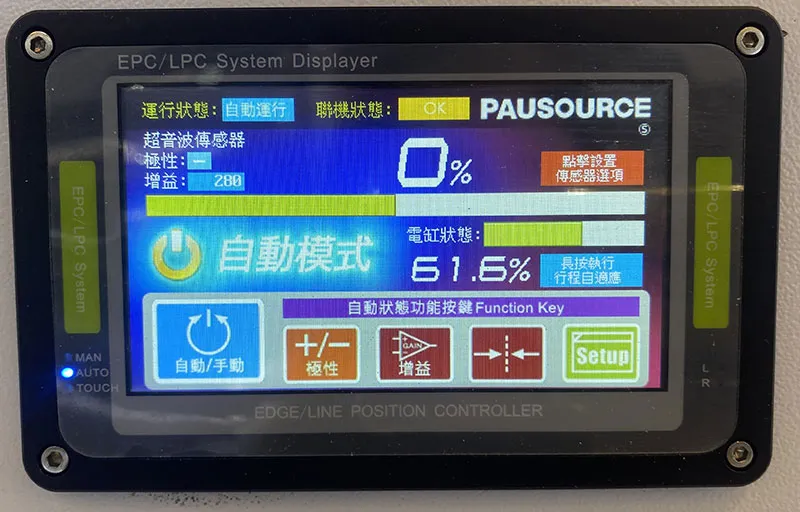

El sistema EPC incorpora un equipo guiado de banda PAUSOURCE de Taiwán. La posición de la banda se controla mediante detección de bordes, mientras que la corrección lateral se realiza mediante un servomotor y una guía lineal.

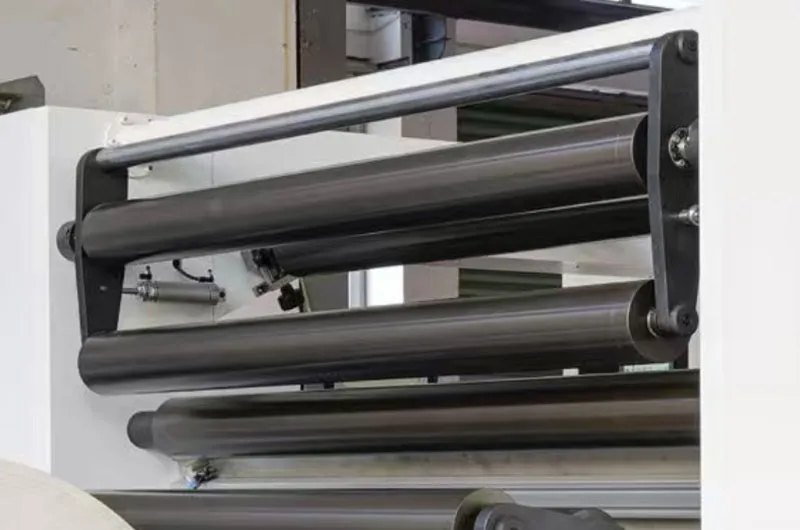

El diseño del recorrido de banda tipo puente facilita el acceso a los componentes y proporciona mayor comodidad durante la operación, el ajuste y el mantenimiento de la máquina.

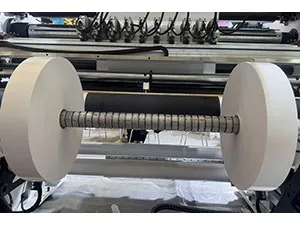

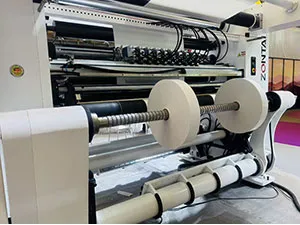

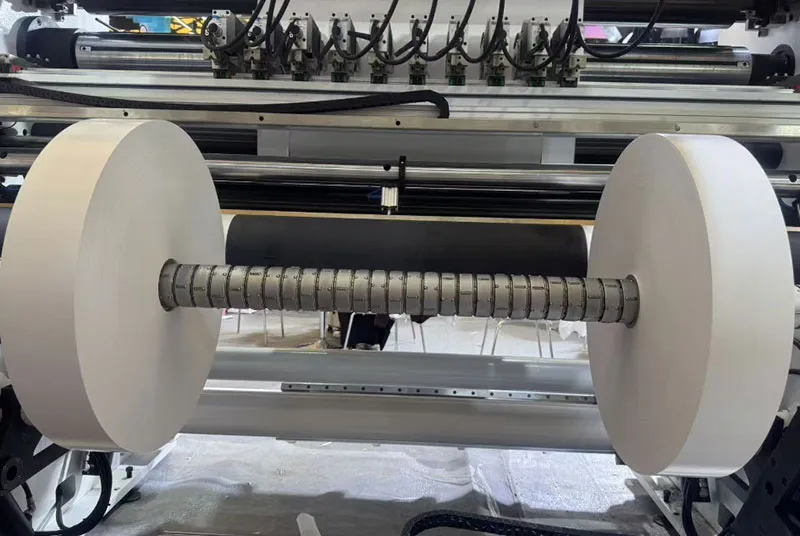

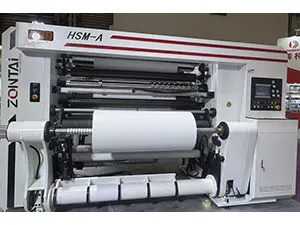

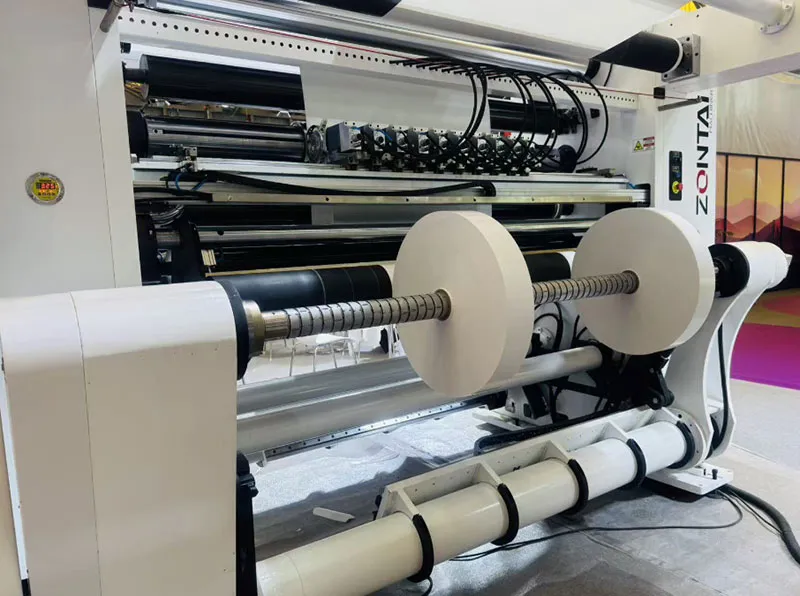

La sección de rebobinado utiliza un sistema de rebobinado por contacto con dos ejes independientes A/B. También está disponible una configuración de rebobinado con un solo eje.
El desplazamiento hacia delante y hacia atrás de la sección de rebobinado se controla mediante cilindros hidráulicos.
La tensión de rebobinado se regula mediante dos servomotores y dos válvulas proporcionales SMC de Japón, controlados por PLC para mantener una tensión constante durante todo el proceso.
El sistema de presión de rebobinado incorpora dos rodillos presores recubiertos de caucho.

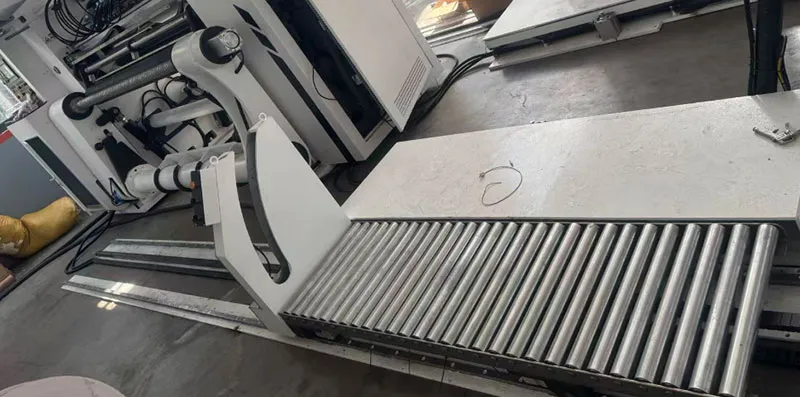

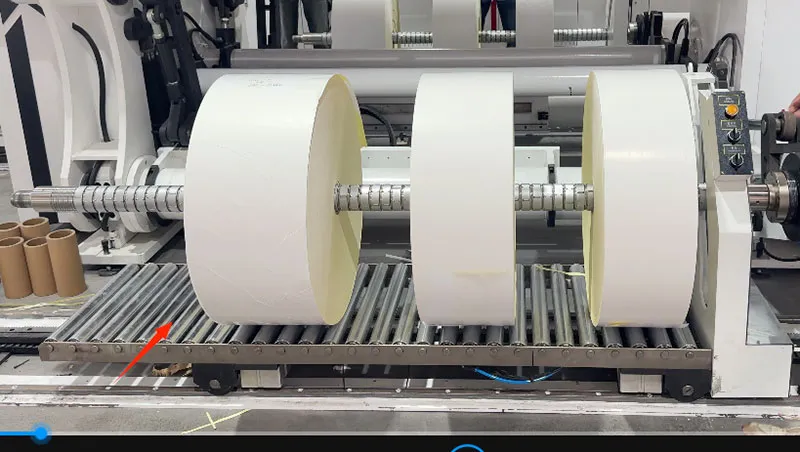

Una vez finalizado el corte longitudinal, los cilindros hidráulicos descienden automáticamente las bobinas terminadas hasta el nivel del suelo, simplificando su descarga y manipulación.

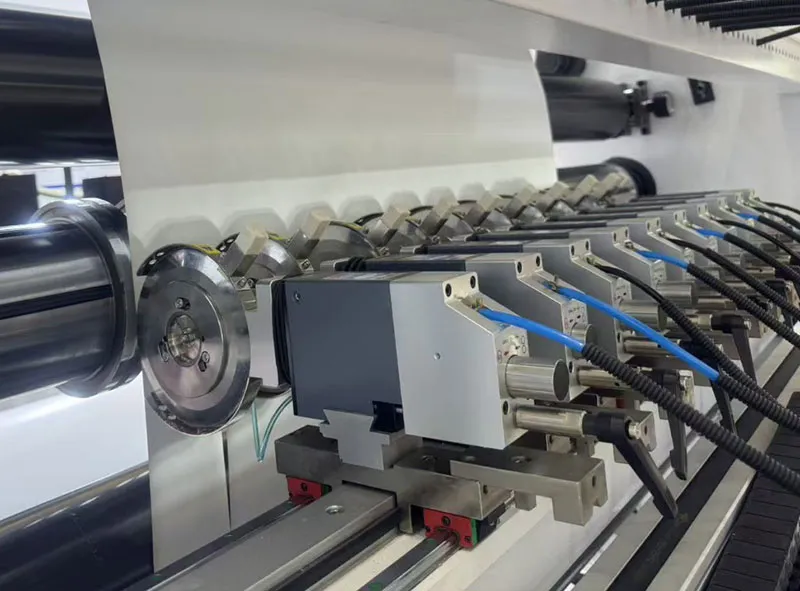

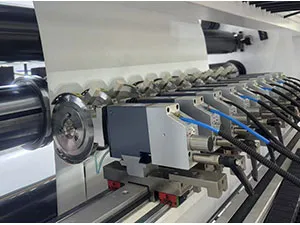

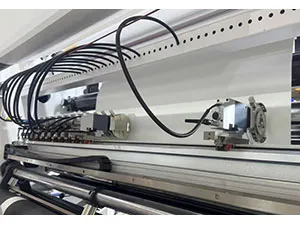

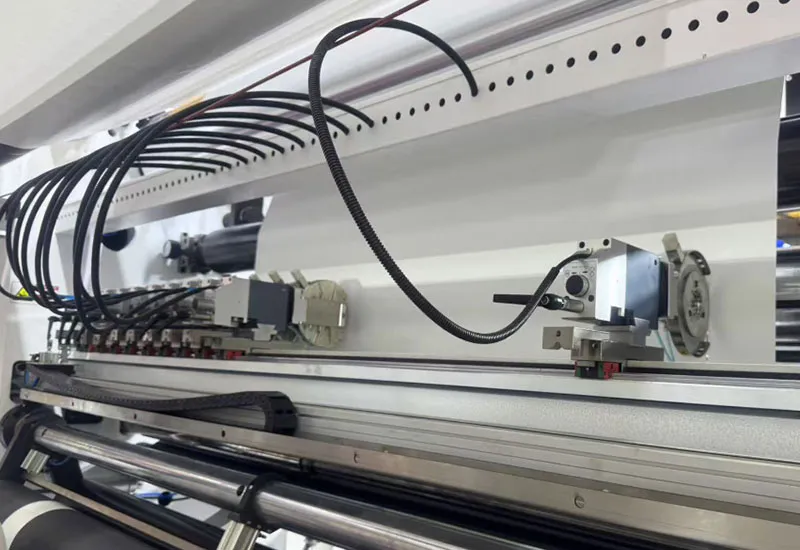

La sección de corte está equipada con 10 cuchillas circulares neumáticas con ajuste fino para realizar cortes precisos.
El sistema de extracción por vacío elimina eficazmente los refilos generados durante el corte, manteniendo despejada la zona de trabajo y favoreciendo la producción.
