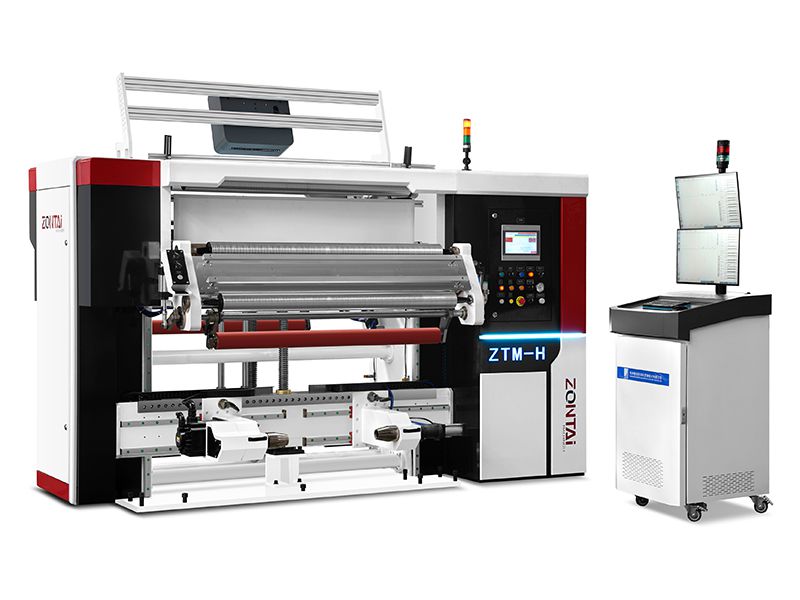

Rebobinadora inspeccionadora servoaccionada, ZTM-H

La rebobinadora inspeccionadora servoaccionada ZTM-H se utiliza para rebobinar e inspeccionar películas plásticas impresas con una velocidad mecánica máxima de 400 metros por minuto, ayudando al operador a eliminar la impresión defectuosa. La máquina automática de manipulación y rebobinadora permite un rango de ancho de banda de 300-1300mm y un diámetro de rollo de 1000mm tanto para desenrollar como para rebobinar.

Consulta
Especificaciones
MODEL ZTM-H
Ancho del rollo jumbo  1000-1300mm
Diámetro del rollo Ø800mm-1000mm
Diámetro del rebobinado  Ø800mm-1000mm
Diámetro interior del núcleo de papel  3'' and 6''
Velocidad de rebobinado  10-400m/min
Tolerancia de EPC  ≤0.1mm
Potencia total  15kW
Peso 5000Kg
Dimensión general (L x An x Al)  3200mmx2100mmx1950mm
Detalles

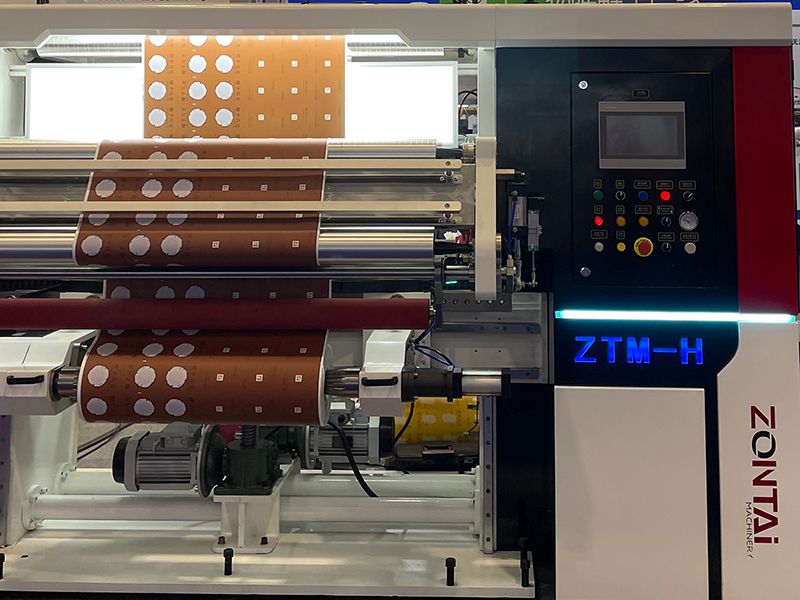

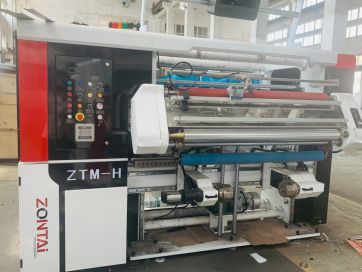

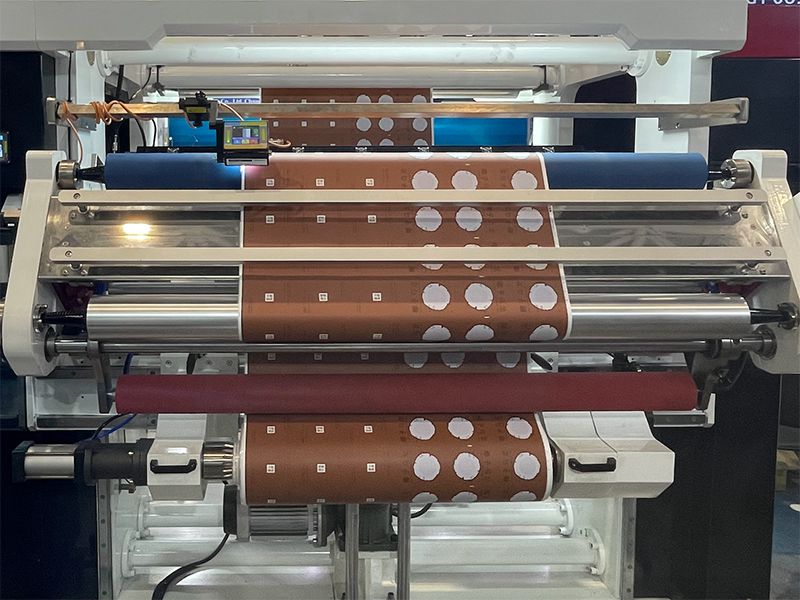

  • Set completo de la máquina Set completo de la máquina

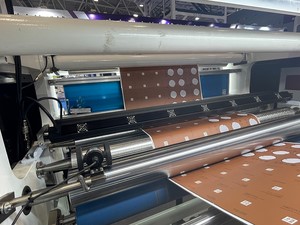

  • Rueda del contador del medidor Rueda del contador del medidor

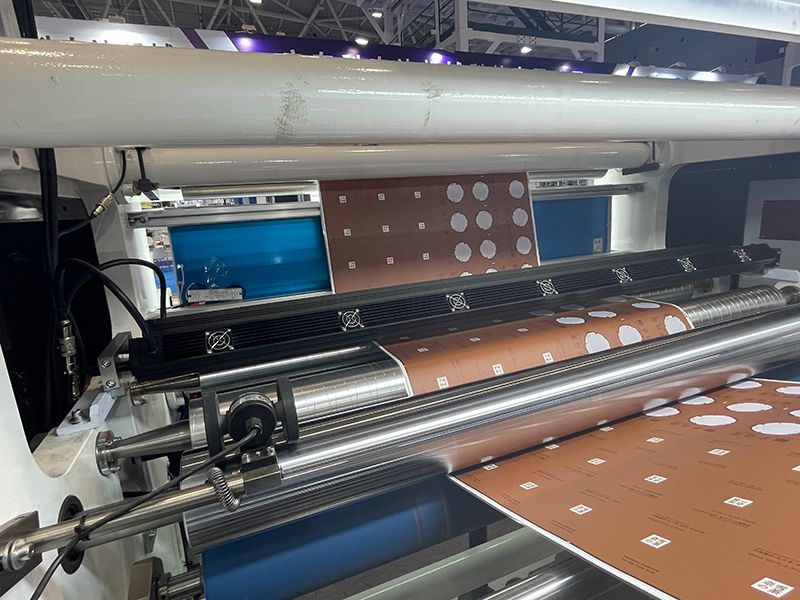

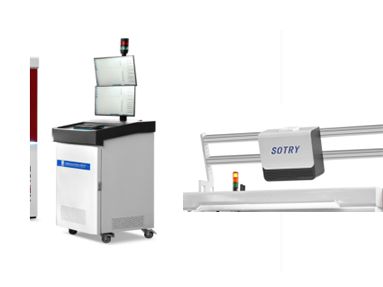

  • Sistema de inspección automática Sistema de inspección automática

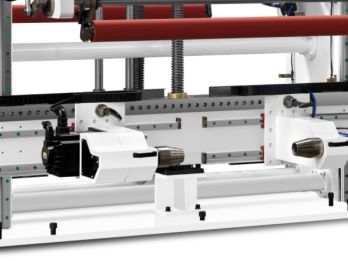

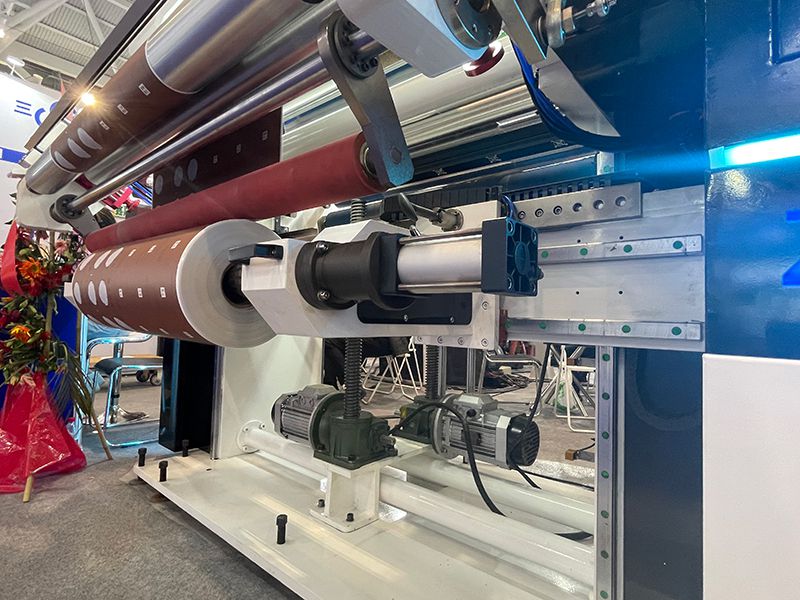

  • Desbobinador y rebobinador utilizan control de sistema hidráulico tipo sin eje Desbobinador y rebobinador utilizan control de sistema hidráulico tipo sin eje
  • El material hacia arriba y hacia abajo adopta un motor y un reductor de velocidad separados El material hacia arriba y hacia abajo adopta un motor y un reductor de velocidad separados
  • Dispositivo EPC PAUSOURCE de la marca taiwanesa Dispositivo EPC PAUSOURCE de la marca taiwanesa

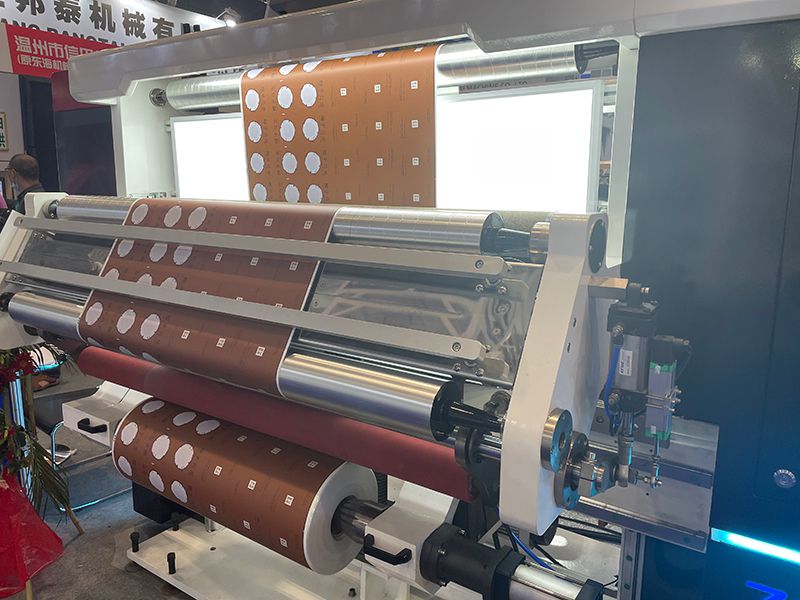

  • Mesa de juntas para conectar rollos en los lados del desbobinador y rebobinador Mesa de juntas para conectar rollos en los lados del desbobinador y rebobinador

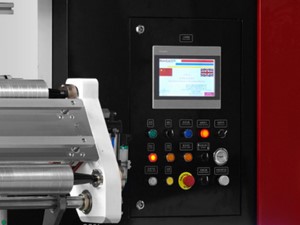

  • Sistema de controlador PLC Sistema de controlador PLC
  • LPC adopta el control analógico. Accionamiento por servomotor a través de la cámara CCD LPC adopta el control analógico.
    Accionamiento por servomotor a través de la cámara CCD
Características
  • El bobinado se puede operar en dirección hacia adelante y hacia atrás;
  • Equipado con luz estroboscópica de inspección para la detección manual de defectos;
  • Compatible con sistema de inspecciones automáticas de cualquier marca como AVT, DAC, E+L, Sotry, Kesai, etc.;
  • Los soportes de desenrollado y rebobinado sin eje están diseñados con sistema hidráulico;
  • El motor independiente y el reductor de velocidad se utilizan para el control del movimiento hacia arriba y hacia abajo del material, manteniendo el rollo de la punta siempre en el mismo ángulo que el material;
  • Control de tensión más preciso;
  • Mesa de empalme para la conexión de banda;
  • El dispositivo LPC es de la marca de renombre mundial para proporcionar un posicionamiento de banda más preciso;
