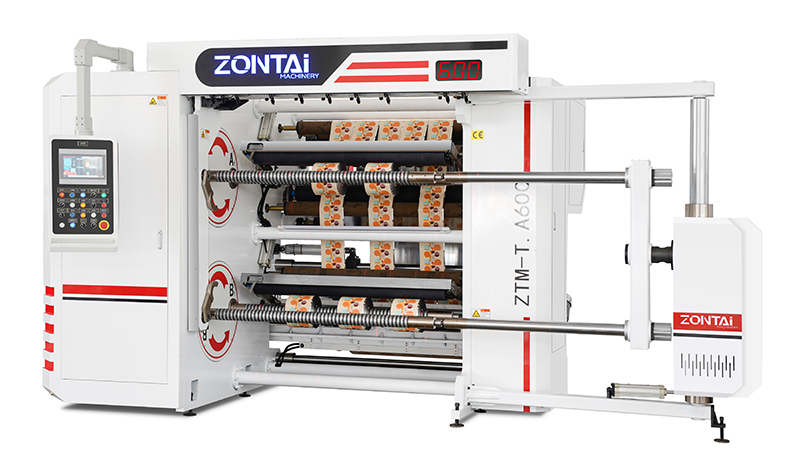

Cortadora rebobinadora de torreta de alta velocidad (tipo monobloque), ZTM-T

Esta cortadora rebobinadora integrada es capaz de cumplir con los estándares más exigentes de empresas que priorizan el rendimiento y eficiencia operativa. Es la solución ideal para procesadores que buscan la automatización total, reduciendo la tensión en los rollos y asegurando superficies sin rayaduras.

Gracias a su diseño optimizado de cuatro ejes, este equipo de corte y rebobinado reduce los tiempos de ciclo, maximizando la capacidad de producción y garantizando rollos cortados con una calidad superior. Además, es compatible con diferentes tipos de materiales, como celofán, PET, PE, PVC, BOPP, BOPA, laminados, CPP y etiquetas, convirtiéndola en una opción versátil para innumerables industrias y aplicaciones.

Consulta
Especificaciones
Modelo ZTM-T1300 ZTM-T1600
Ancho máx. de desbobinado 1300mm 1600mm
Diámetro del núcleo de papel 3”, 6” 3”, 6”
Diámetro máx. de desbobinado Ø1000mm Ø1000mm
Diámetro máx. de rebobinado Ø600mm Ø600mm
Velocidad mecánica 8-600m/min 8-600m/min
Diámetro del tubo de papel rebobinado 3”, 6’’(opcional) 3”, 6’’(opcional)
Ancho mín. de rebobinado 50mm 50mm
Control de tensión PLC PLC
Rango de ajuste de tensión 3-20kg 3-20kg
Precisión de guiado ±0.1mm ±0.1mm
Servomotor Marca alemana Marca alemana
Detalles

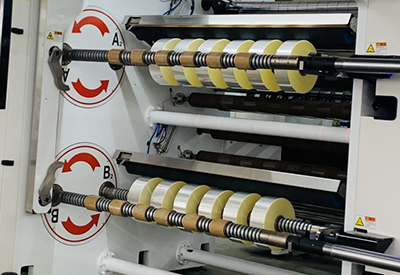

  • Cortadora rebobinadora de torreta de alta velocidad (tipo monobloque), ZTM-T Rebobinador de torreta (4 ejes y sistema de cambio)

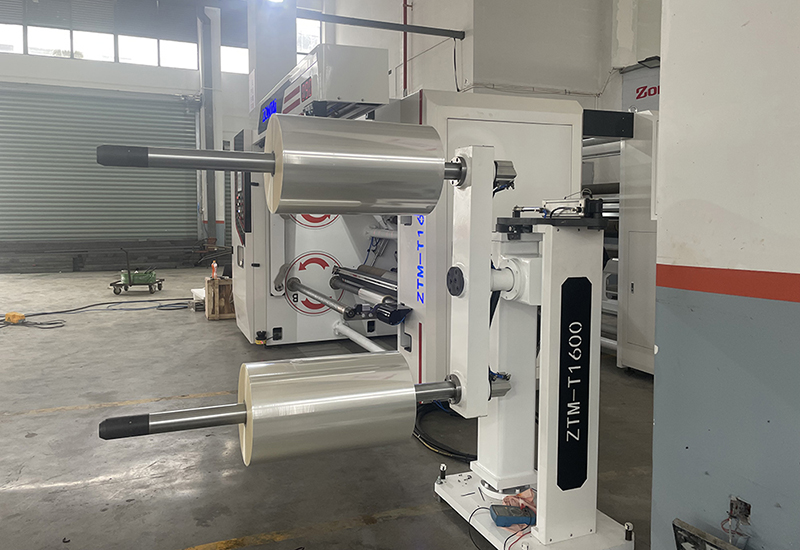

  • Cortadora rebobinadora de torreta de alta velocidad (tipo monobloque), ZTM-T Estante de descarga
  • Cortadora rebobinadora de torreta de alta velocidad (tipo monobloque), ZTM-T Mesa de empalme (control neumático)

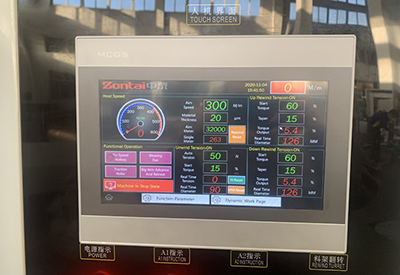

  • Cortadora rebobinadora de torreta de alta velocidad (tipo monobloque), ZTM-T Panel de control con pantalla táctil

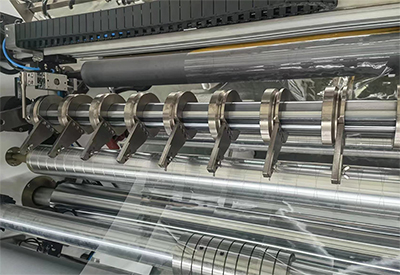

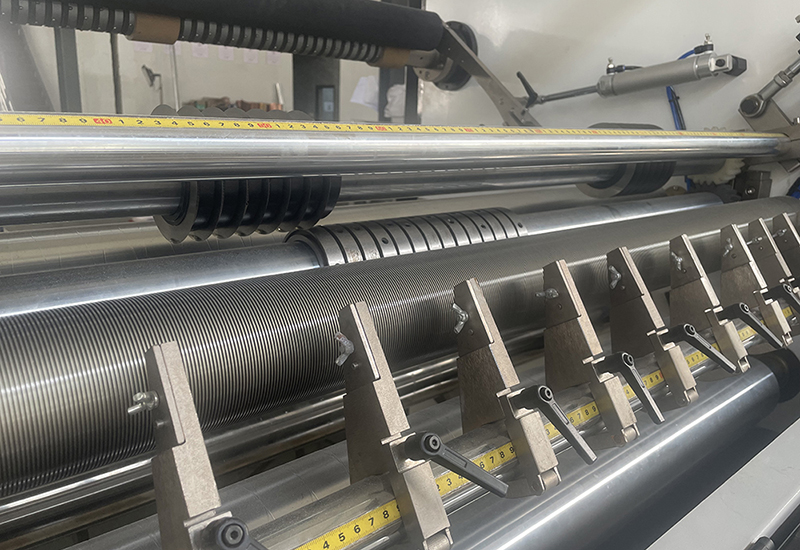

  • Cortadora rebobinadora de torreta de alta velocidad (tipo monobloque), ZTM-T Cuchillas de corte longitudinal (10 unidades estándar)

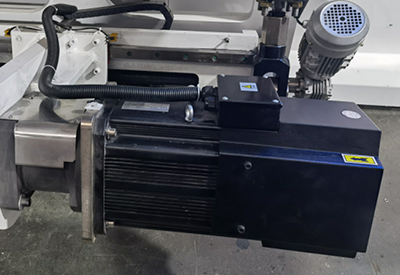

  • Cortadora rebobinadora de torreta de alta velocidad (tipo monobloque), ZTM-T Accionamiento por servomotor de la marca alemana Rexroth

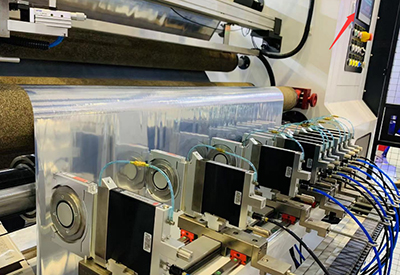

  • Cortadora rebobinadora de torreta de alta velocidad (tipo monobloque), ZTM-T Sistema de desplazamiento automático de las cuchillas neumáticas (dispositivo opcional)

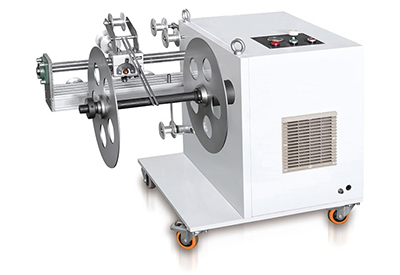

  • Cortadora rebobinadora de torreta de alta velocidad (tipo monobloque), ZTM-T Rebobinadora para recorte de bordes de película (dispositivo opcional)
  • Cortadora rebobinadora de torreta de alta velocidad (tipo monobloque), ZTM-T El freno de polvo magnético del desenrollador puede sustituirse por motor e inversor (motor Danma e inversor Bosch Rexroth) (dispositivo opcional).

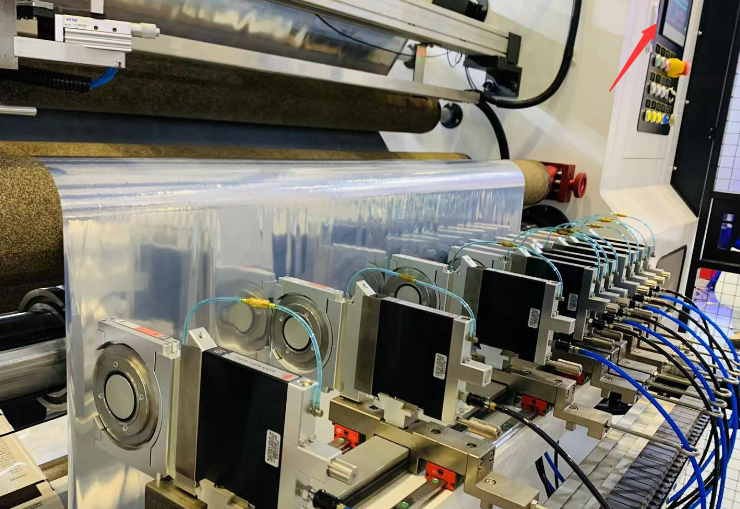

  • Cortadora rebobinadora de torreta de alta velocidad (tipo monobloque), ZTM-T Sistema automático de desplazamiento para cuchillas de corte (dispositivo opcional).

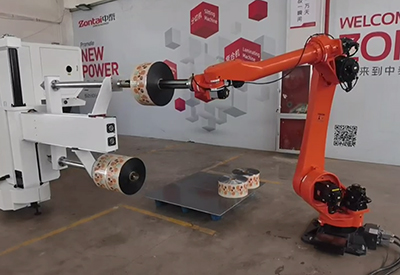

  • Cortadora rebobinadora de torreta de alta velocidad (tipo monobloque), ZTM-T Brazo robótico automático (utilizado para mover el rollo terminado de la máquina al palet) (dispositivo opcional)

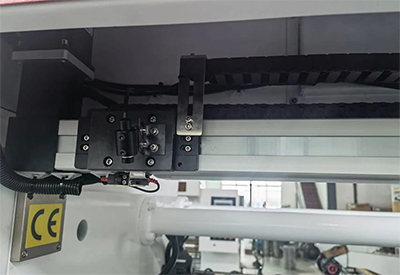

  • Cortadora rebobinadora de torreta de alta velocidad (tipo monobloque), ZTM-T Sistema de posicionamiento láser automático para alinear la posición del tubo de papel (dispositivo opcional)
Configuraciones
  • Está equipado con motores y caja de engranajes que realizan un ajuste de los brazos de desbobinado hacia la izquierda y derecha, adaptándose de forma precisa a diferentes anchos de material.
  • Emplea un sistema de carga automática mediante cilindros hidráulicos de extraordinaria calidad, fabricados por la reconocida marca japonesa YASKAWA.
  • Incorpora mandriles sin eje de 3 y 6 pulgadas, ofrecen máxima flexibilidad y adaptabilidad en las operaciones.
  • Mesa de empalme optimizada para facilitar y agilizar los cambios de material durante el desenrollado.

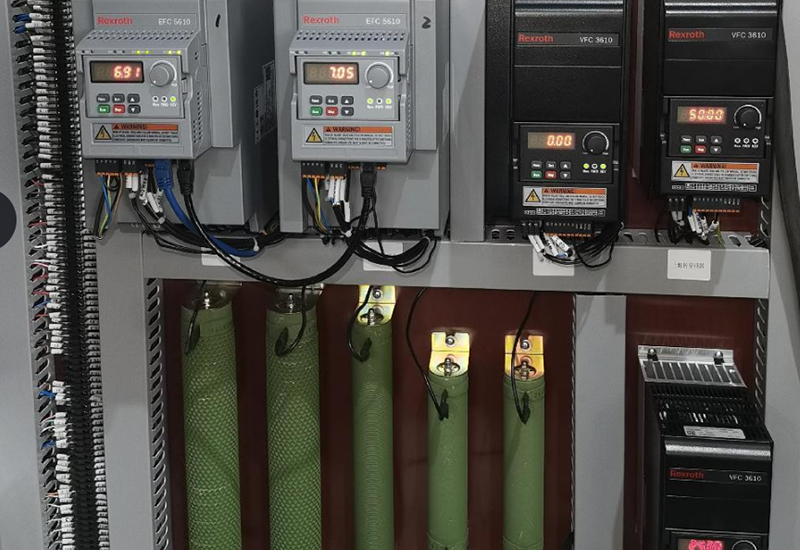

  • Tecnología de vanguardia de Bosch Rexroth (Alemania) integrada en el sistema inversor con motor servo, asegurando precisión y control insuperables.
  • Cuatro ejes neumáticos de fricción para rebobinado que permiten cambios automáticos sin interrupciones, mejorando la eficiencia operativa.
  • El sistema de corte automático permite que los rollos rebobinados se procesen de forma rápida y eficiente.
  • Rodillo prensador de rebobinado con control automatizado, diseñado para garantizar resultados de la mejor calidad en cada operación.
  • Expulsión automática de los rollos terminados, esto a fin de optimizar la productividad y reducir el tiempo de manipulación manual.
  • Ejes de rebobinado equipados con un sistema de protección de última generación, aseguran máxima seguridad durante los cambios de bobina.
Caraterísticas opcionales
  • Sistema automático para mover y posicionar los tubos de papel, diseñado para agilizar y optimizar el manejo de núcleos.
  • Sistema automático de aplicación de cinta, pensado para garantizar una colocación precisa y confiable en cada operación.
