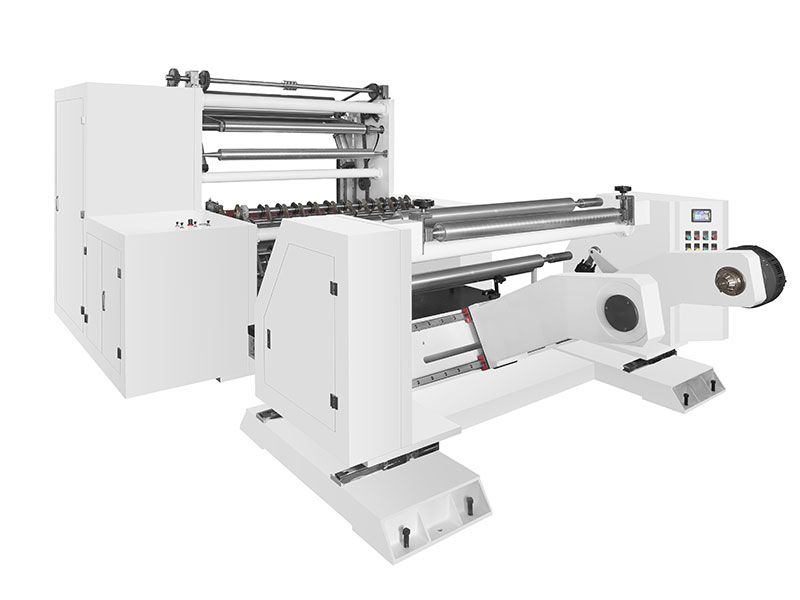

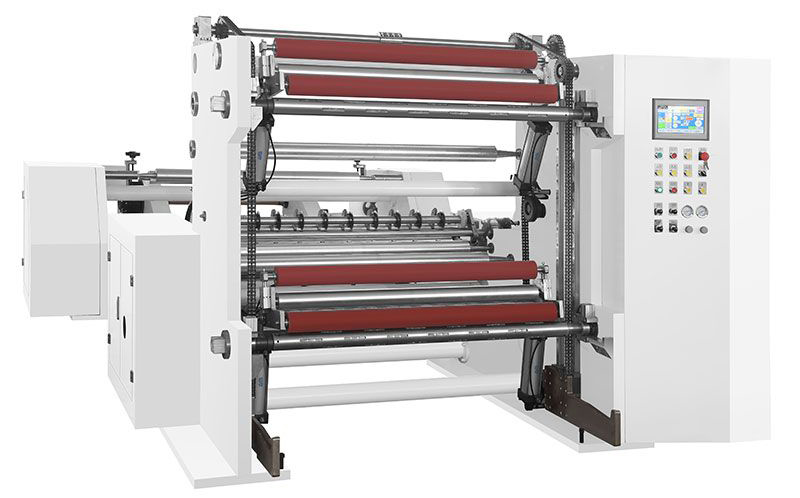

Fabricante de cortadora rebobinadora de papel

Especificaciones

Modelo	ZTM-A 1300	ZTM-A 1600
Max. ancho de banda	1300mm	1600mm
Max. diámetro de desenrollado	1200mm	1200mm
Max. diámetro de rebobinado	1000mm	1000mm
Diámetro del núcleo de papel	3″	3″
Velocidad mecánica	16-350m/min	16-350m/min
Potencia total	18kW	22kW
Espesor del sustrato	45-500gsm	45-500gsm
Min. ancho de corte	50mm	50mm
Dimensiones generales	4500×3000×1900mm	4500×3300×1900mm
Peso de la máquina	4200kg	5200kg

Detalles

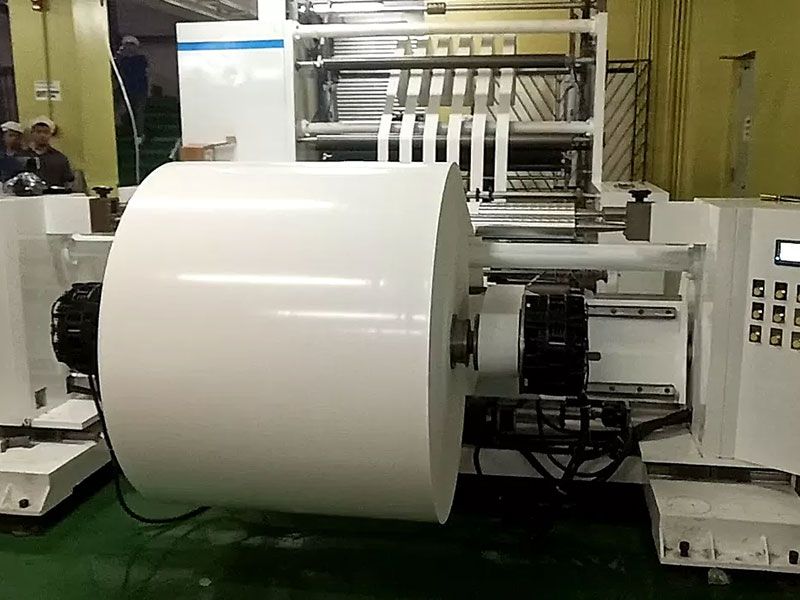

Soporte de desenrollado independiente con cargador hidráulico

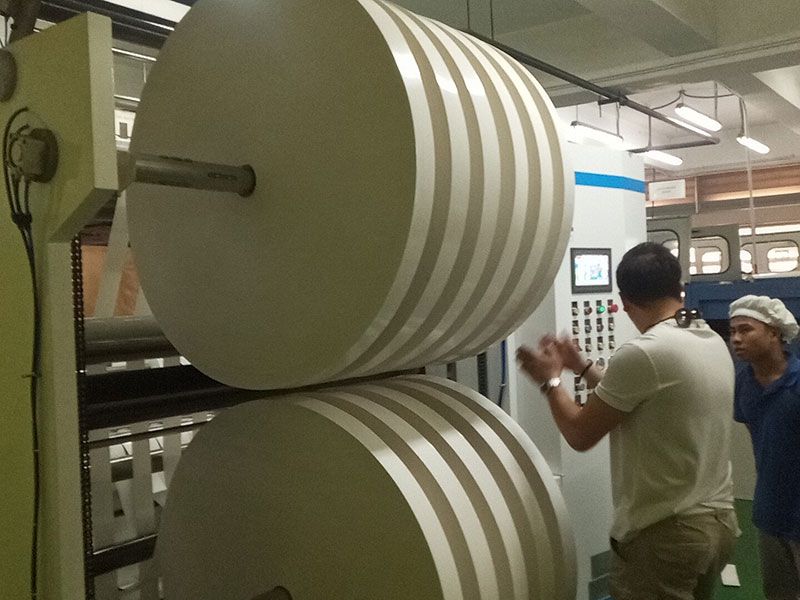

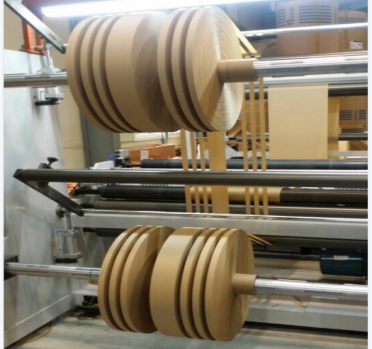

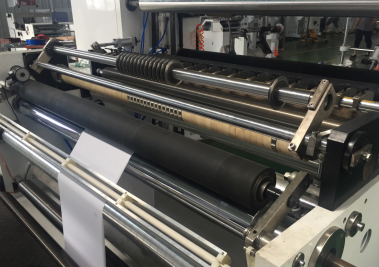

Rebobinado utilizando eje de rebobinado diferencial con anillos de fricción

Características

Toda la cortadora rebobinadora se controla centralmente mediante el sistema PLC y es compatible con tres unidades vectoriales, lo que permite al usuario establecer parámetros de trabajo u operar la máquina a través de una pantalla táctil.
El soporte para desenrollar está equipado con freno neumático para el frenado de emergencia y el sistema PLC mide automáticamente el diámetro del balanceo para mantener constante la tensión de desenrollado.
El control de tracción de banda se gestiona mediante un variador de frecuencia vectorial, manteniendo así una velocidad constante al mismo tiempo permitiendo aislar eficientemente la tensión de desenrollado de la tensión de rebobinado.
La estación de rebobinado adopta dos variadores de frecuencia vectoriales y el control de tensión cónica de rebobinado se puede lograr midiendo automáticamente el diámetro del rollo.

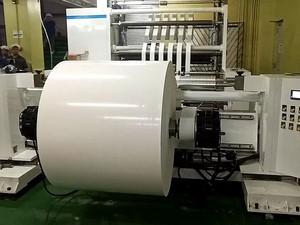

La cargadora hidráulica está instalada en el soporte de desenrollado para la carga automática de rollos de papel, más adecuada para talleres donde no se dispone de equipos de elevación, como grúas aéreas. Puede reducir significativamente la intensidad de la mano de obra y reducir el tiempo de carga de las operaciones. El soporte de desenrollado está provisto de opciones de método de carga con eje o sin eje para satisfacer las necesidades reales.
El sistema de guía de banda EPC (control de posición de borde) garantiza la posición precisa del material. El sensor fotoeléctrico o la unidad de guía de la banda hidráulica son opcionales.
Esta máquina de corte también tiene funciones de búfer de arranque, anti aflojamiento, ajuste de velocidad constante, medición del diámetro del rollo, entre otros.
