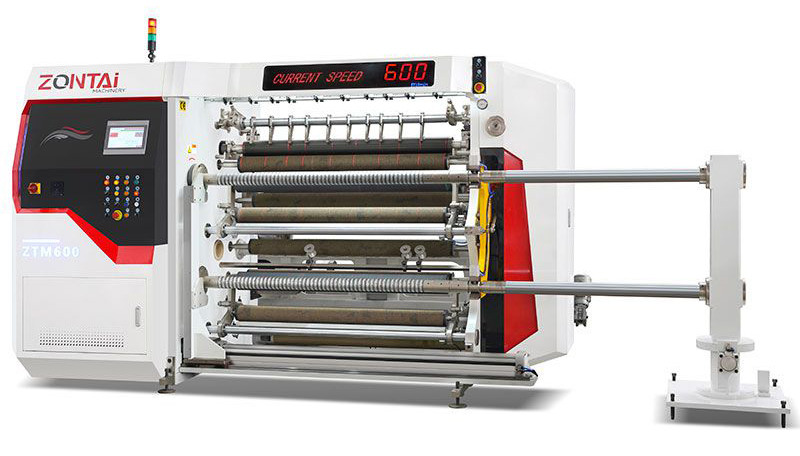

Cortadora rebobinadora servoaccionada, ZTM-C

Adecuado para cortar y rebobinar varias películas

Cortadora rebobinadora servoaccionada, ZTM-C
Vídeo

Cortadora rebobinadora servoaccionada, ZTM-C

Adecuado para cortar y rebobinar varias películas

La cortadora rebobinadora servoaccionada ZTM-C está diseñada típicamente para manejar una variedad de películas, incluyendo película óptica, película de liberación de PET, película BOPP, película de PVC, película de PET y película de PE a velocidades de procesamiento de hasta 600m/min. Esta cortadora rebobinadora de película de alta velocidad permite al usuario rebobinar fácilmente varios materiales debido a dos servomotores en la estación de rebobinado.

Consulta
Especificaciones
Modelo ZTM-C1300 ZTM-C1600
Max. ancho de banda  1300mm 1600mm
Max. diámetro de desenrollado  Ø1000mm Ø1000mm
Max. diámetro de rebobinado  Ø600mm Ø600mm
Diámetro del núcleo de papel  3''(opcional:6'')  3''(opcional:6'')
Velocidad de corte  10-600m/min 10-600m/min
Tolerancia de EPC  ≤0.1mm ≤0.1mm
Min. ancho de corte  50mm 50mm
Potencia total 22kW 30kW
Peso de la máquina  5500kg 6500kg
Dimensiones totales  2400mm×4500mm×1840mm 2400mm×4800mm×1840mm
Detalles

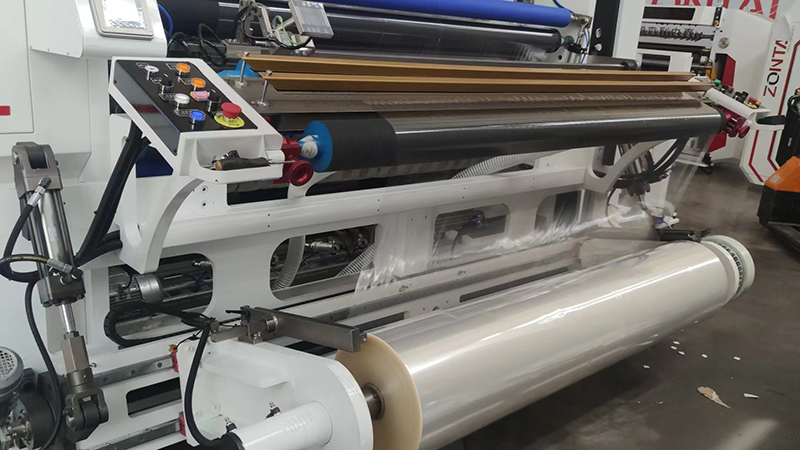

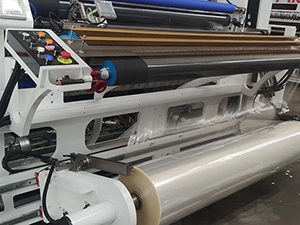

  • Mecanismo de elevación hidráulico para la carga automática de rollos principales Mecanismo de elevación hidráulico para la carga automática de rollos principales
  • Unidad de desenrollado sin eje Unidad de desenrollado sin eje

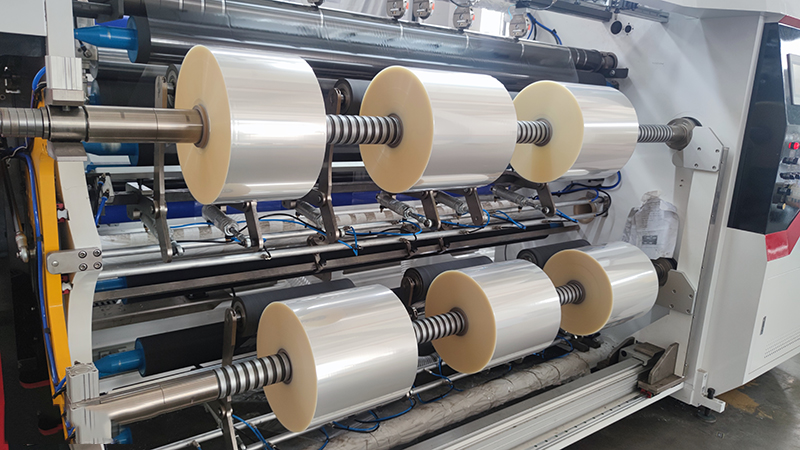

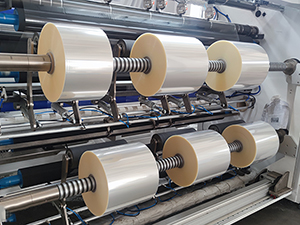

  • Unidad de rebobinado con eje diferencial Unidad de rebobinado con eje diferencial

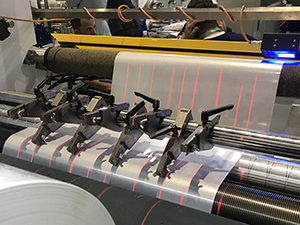

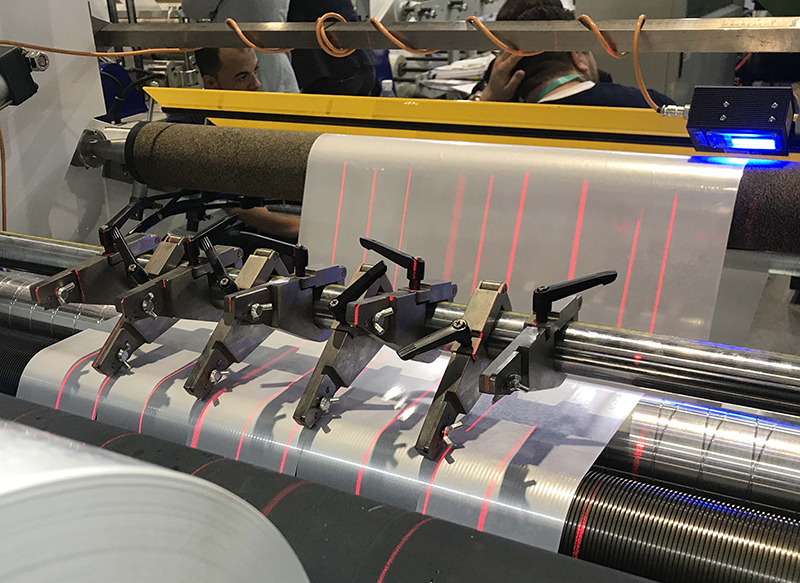

  • Cuchillas para cortar películas Cuchillas para cortar películas

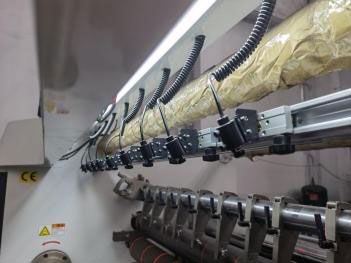

  • Sistema de posicionamiento de núcleo láser Sistema de posicionamiento de núcleo láser

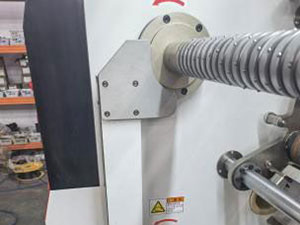

  • Dispositivo automático de empuje de rollo terminad Dispositivo automático de empuje de rollo terminad

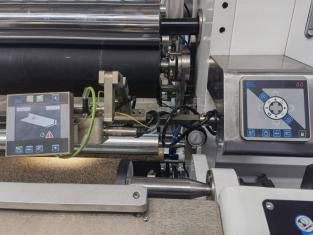

  • Sistema de guía de banda LPC Erhardt+Leimer Sistema de guía de banda LPC Erhardt+Leimer

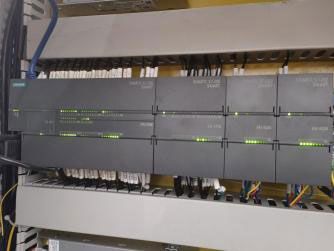

  • PLC Siemens PLC Siemens

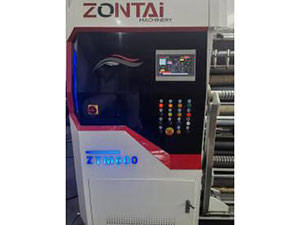

  • Panel de control PLC Panel de control PLC

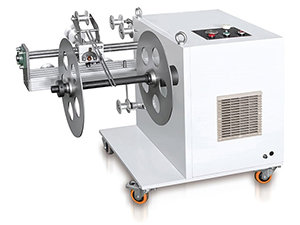

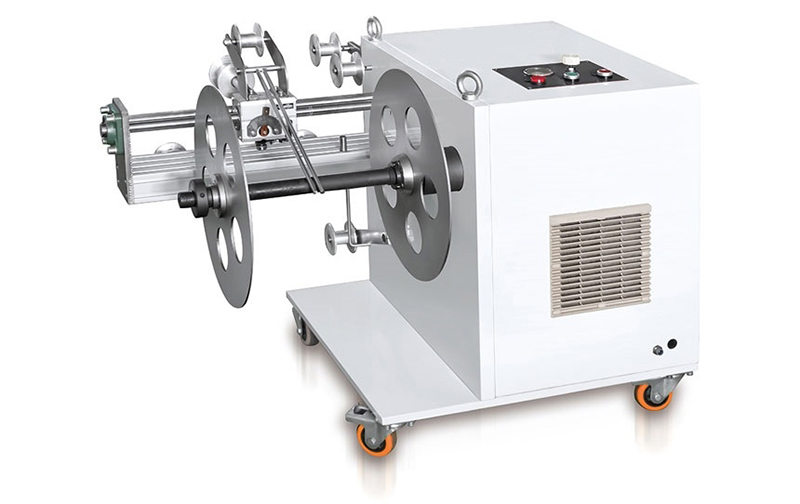

  • Rebobinador de recorte de borde (opcional) Rebobinador de recorte de borde (opcional)

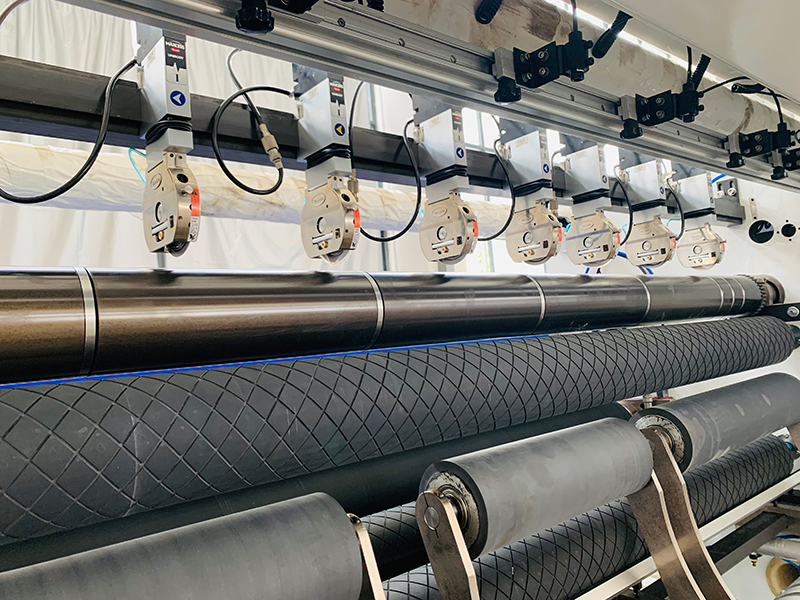

  • Cuchillo circular neumático (opcional) Cuchillo circular neumático (opcional)

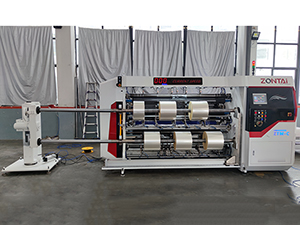

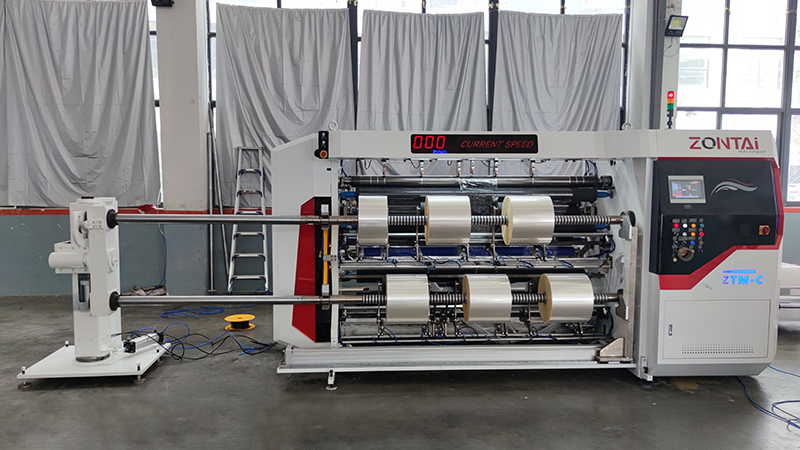

  • Vista completa de la máquina Vista completa de la máquina
Características
  • Alta velocidad de procesamiento de hasta 600m/min;
  • Control de servomotor de la marca alemana Erhardt+Leimer;
  • Control de tensión de desenrollado en bucle cerrado;
  • El sistema automático de presión de aire ajusta la presión de aire axialmente a lo largo del eje de rebobinado;
  • Todos los componentes eléctricos del sistema de guía de banda, motor, control PLC y válvulas se importan de proveedor de renombre mundial;
  • La cargadora hidráulica está instalada en la unidad de desenrollado sin eje para la carga automática de rollos de película;
  • La estación de rebobinado está equipada con un eje de fricción neumático;
