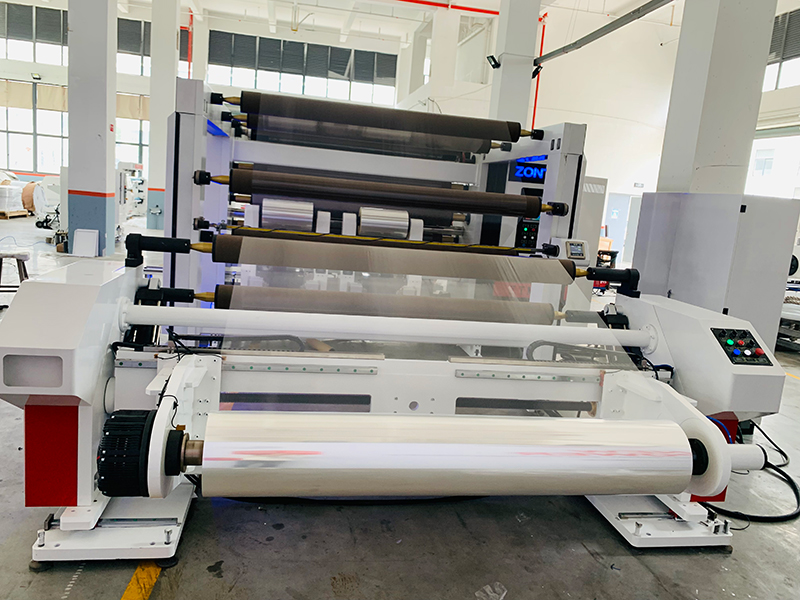

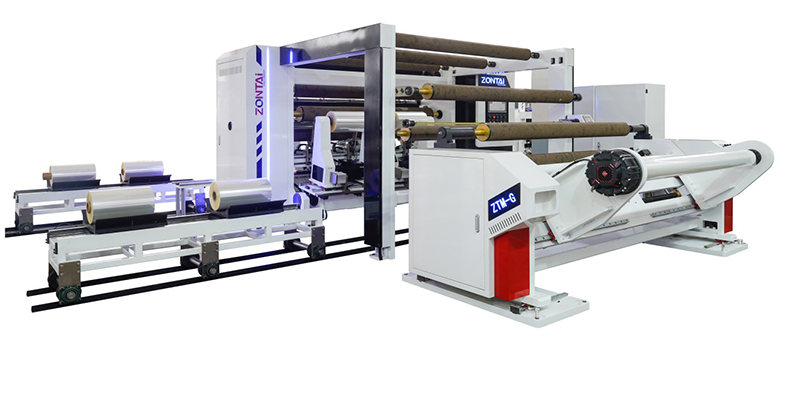

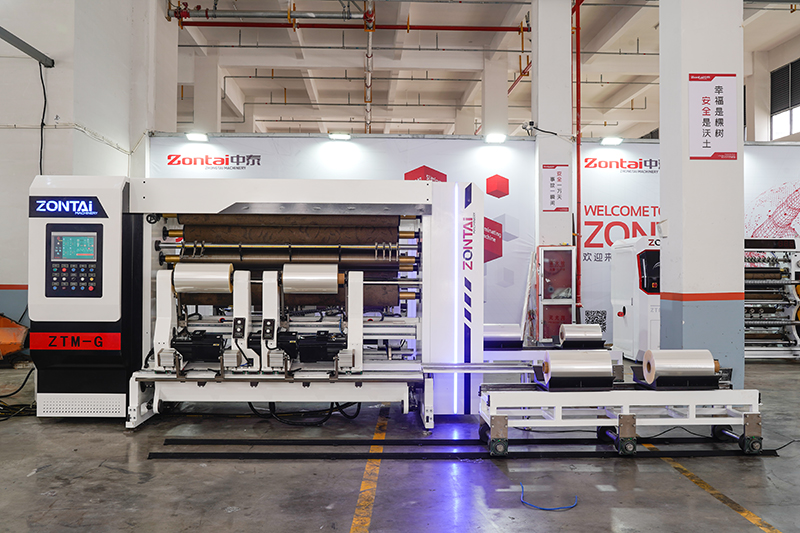

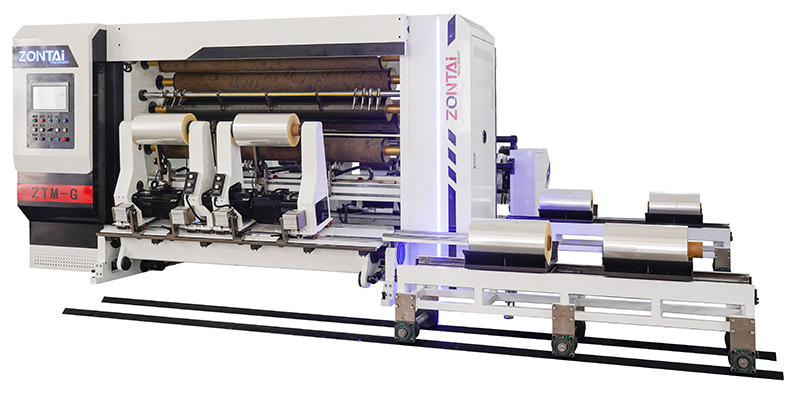

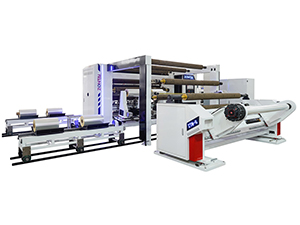

Cortadora rebobinadora de película (tipo estante)

Especificaciones

Modelo	ZTM-G2000	ZTM-G2500	ZTM-G2800	ZTM-G3000
Max. ancho de banda	2000mm	2500mm	2800mm	3000mm
Max. diámetro de desenrollado	Ø1200mm	Ø1200mm	Ø1200mm	Ø1200mm
Max. diámetro de rebobinado	Ø800mm	Ø800mm	Ø800mm	Ø800mm
Número de rodillos de rebobinado	4 or 6 rodillos	4 or 6 rodillos	4 or 6 rodillos	4 or 6 rodillos
Diámetro del núcleo de papel	3″	3″	3″	3″
Velocidad de corte	10-600 m/min	10-600 m/min	10-600 m/min	10-600 m/min
Tolerancia EPC	≤0.1mm	≤0.1mm	≤0.1mm	≤0.1mm
Min. ancho de corte	500mm	500mm	500mm	500mm
Potencia total	38kW	42kW	45kW	50kW
Peso	15000kg	17000kg	18000kg	19000kg
Dimensiones	3750mm×5210mm×2000mm	4250mm×5210mm×2000mm	4550mm×5210mm×2000mm	4750mm×5210mm×2000mm

Detalles

Carcasa de la máquina

El cuerpo principal de la máquina adopta una estructura de hierro fundido y acero, el hierro fundido se trata mediante procesamiento secundario;
El rodillo de accionamiento principal adopta una tubería de acero sin costura que se somete a templado, endurecimiento de la superficie, cromado, equilibrio dinámico y tratamiento de la superficie de espejo;

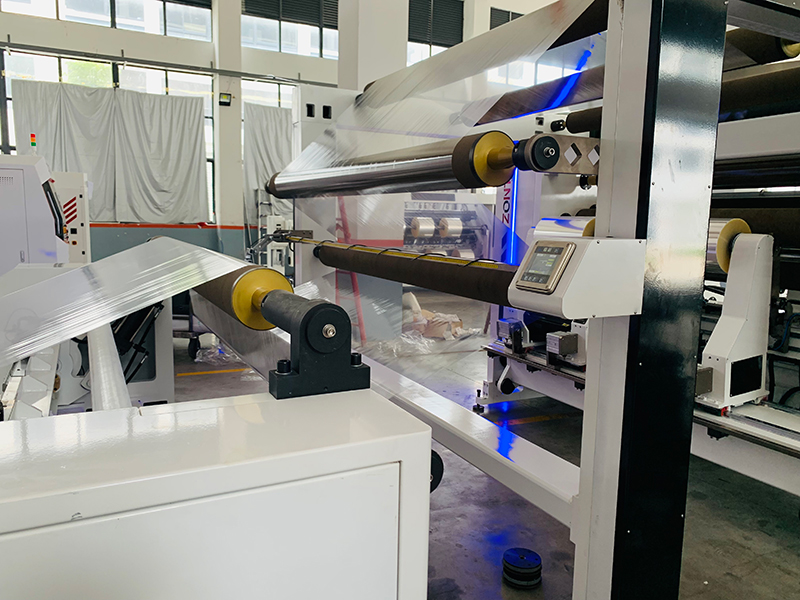

Los rodillos guía de material son rodillos de aluminio que están cromados duros y especialmente tratados para evitar que el material se raye, además de rodillos de goma que están hechos de caucho de nitrilo-butadieno;
El modo de conducción de la carcasa principal cuenta con una famosa marca china sincronizando la rueda y la banda o cinta;

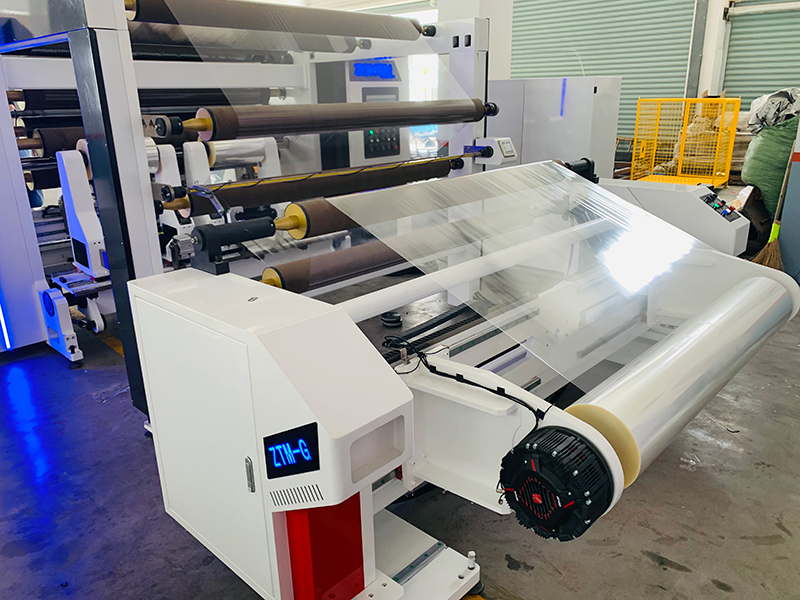

Unidad de desenrollado

La unidad de desenrollado adopta una estructura separada;
Adopta soporte móvil con riel guía lineal, disminuyendo en gran medida la fricción cuando EPC está funcionando;
El mandril de aire sujeta el rollo principal de una manera rápida y eficiente, requiriendo solo una persona para operar;
El dispositivo de ajuste de equilibrio puede ajustar finamente a la izquierda y a la derecha, hacia adelante y hacia atrás a través de la rueda de mano;
El freno neumático RE de Italia se utiliza como actuador de tensión de desenrollado. Se adopta el sistema PLC para controlar la tensión de desenrollado;
EPC utiliza el dispositivo de control de guía de banda de la marca Alemana E+L, puede lograr la función de guía por el borde del material;

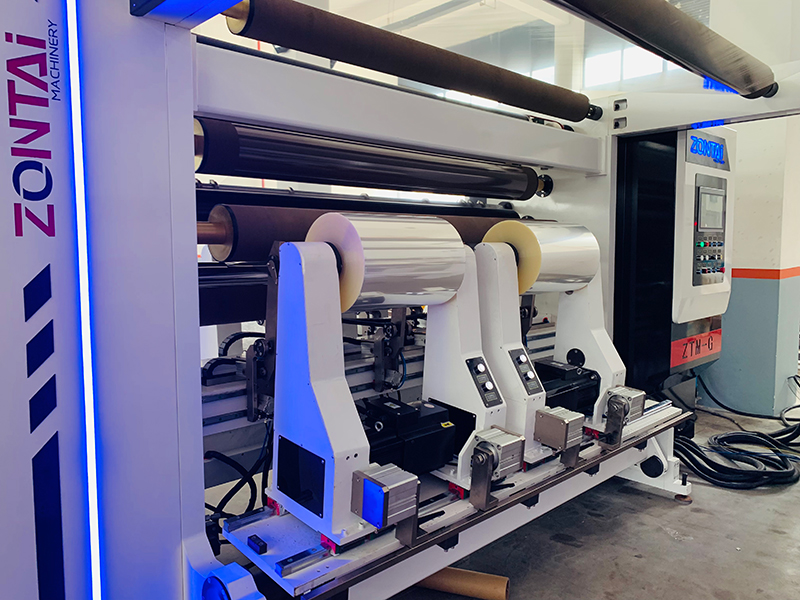

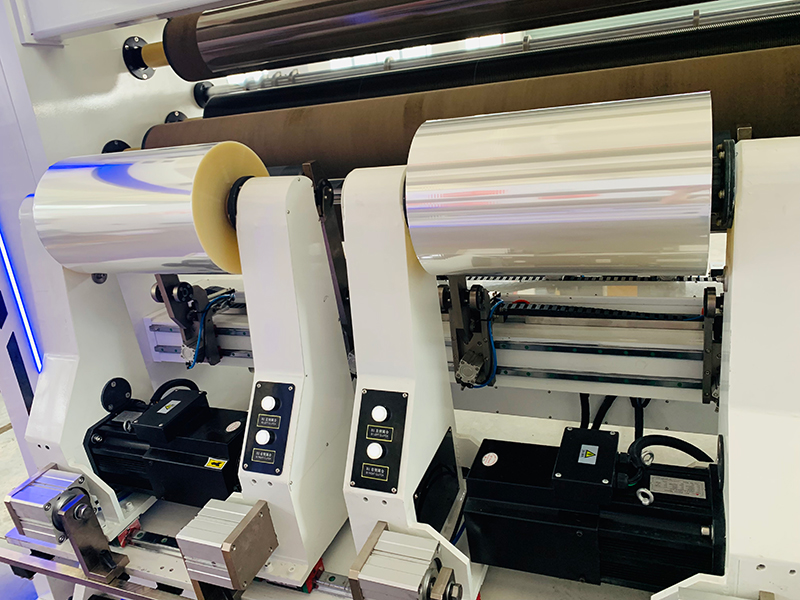

Unidad de rebobinado

Adopción de 4 sets de estación de rebobinado sin eje;
El modo de bloqueo adopta el control neumático;
Se utilizan 4 sets de servomotores como actuador de tensión de rebobinado. El PLC se utiliza para lograr un control de tensión constante;
Cada estación tiene un rodillo de goma;

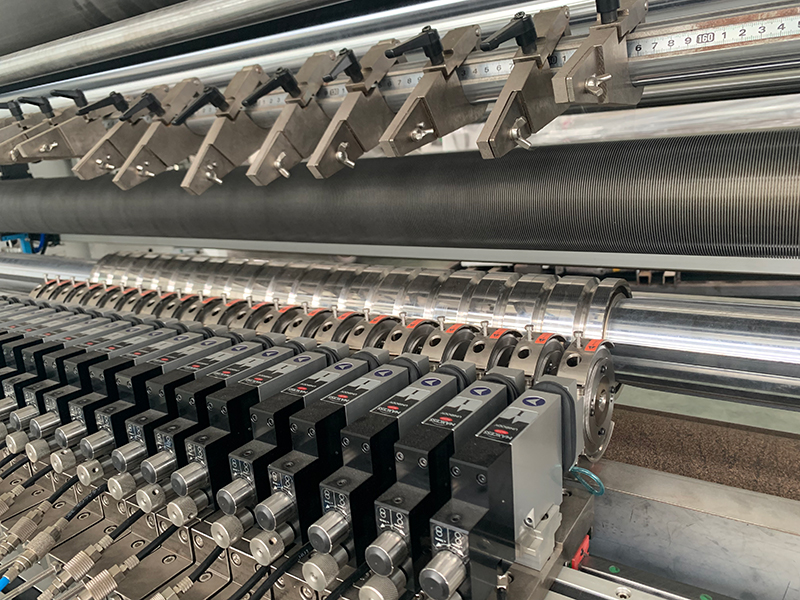

Las cuchillas de corte activo se controlan mediante cilindro neumático (5 sets), se pueden ajustar finamente;
Equipado con un sistema de rechazo de residuos de recorte de borde de tipo vacío, eliminando el borde de desecho a través de una fuerte adsorción de fuerza;

Componentes electrónicos

1 servomotor DANMA de la marca taiwanesa se utiliza como motor principal;
1 Accionamiento de servomotor REXROTH de la marca Alemana se utiliza como accionamiento del motor principal;
4 servomotores DANMA de la marca taiwanesa se utilizan como motor de rebobinado;
4 Accionamientos de servomotores REXROTH de la marca Alemana se utilizan como accionamiento de motor de rebobinado;
EPC adopta el control analógico, accionado por un servomotor con sensor ultrasónico;

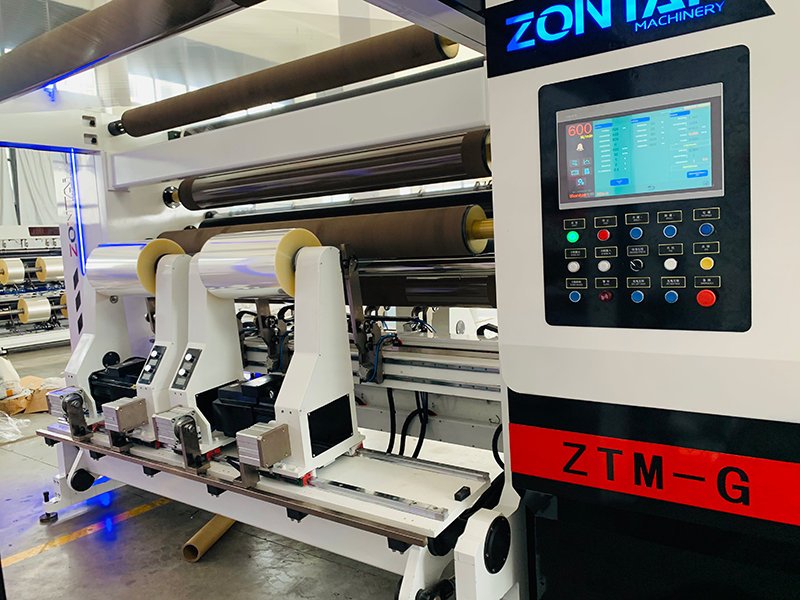

El PLC importado se adopta para lograr un control preciso y estable, la pantalla táctil a color muestra imágenes intuitivas y claras. La configuración interactiva de parámetros elimina la configuración complicada y puede iniciar el trabajo; Antes de comenzar el trabajo, el usuario solo necesita ingresar los parámetros de espesor, ancho, densidad, diámetro y velocidad del material, además la máquina completará las tareas automáticamente a través del cálculo de la computadora;
