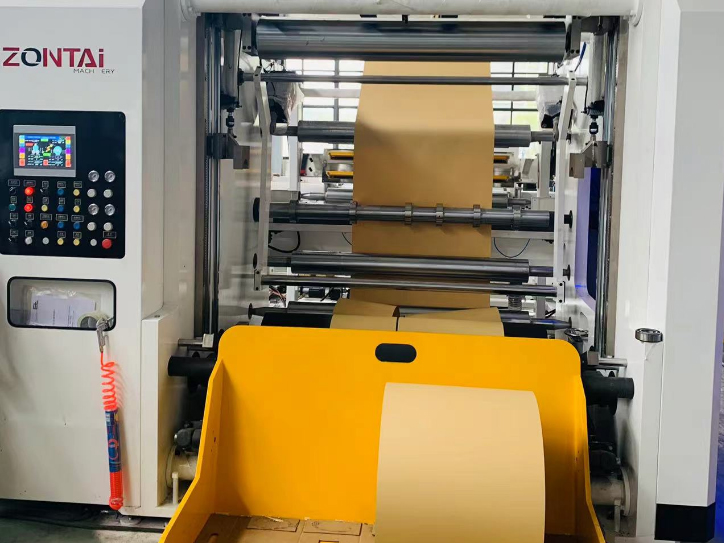

Cortadora rebobinadora de rollo jumbo, ZTM-F

Adecuado para papel kraft, papel recubierto, papel corrugado y papel glassine

Cortadora rebobinadora de rollo jumbo, ZTM-F
Vídeo

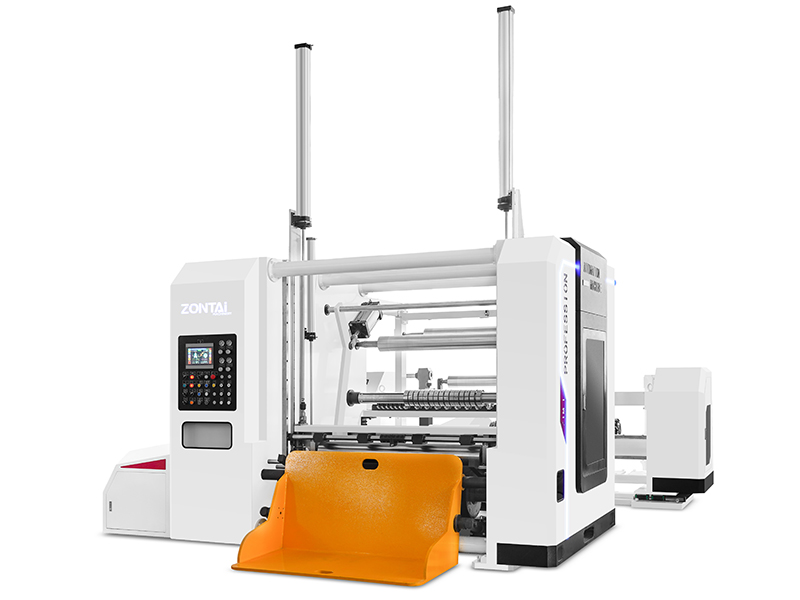

Cortadora rebobinadora de rollo jumbo, ZTM-F

Adecuado para papel kraft, papel recubierto, papel corrugado y papel glassine

La cortadora rebobinadora de rollo jumbo ZTM-F es una solución ideal para convertir una variedad de materiales como papel kraft, papel recubierto de silicona, papel térmico, papel recubierto, papel de sublimación, papel glassine, papel recubierto de doble cara y papel reciclado, con un rango de ancho de banda de 1600-3000mm. La velocidad máxima de la máquina alcanza los 600 metros por minuto.

Consulta
Especificaciones
Ancho de bobina jumbo 1600/1800/2000/2400-3000mm
Diámetro del núcleo del papel desbobinado 3”-12’’
Diámetro del rollo Ø1000-Ø2000mm
Peso máx. del rollo jumbo 4000kgs
Grosor del papel 30-600gsm
Diámetro de rebobinado Ø600-Ø2000mm
Diámetro del núcleo del papel rebobinado 3’’
Velocidad de corte 10-600m/min (depende del tamaño y grosor de corte del material)
Tolerancia EPC ≤0.1mm
Ancho mín. de corte 60mm
Peso 14000kg
Alimentación eléctrica 380V 3Phases 50Hz
Potencia total 55kW
Dimensión de la máquina 5200×3900×4100mm
Detalles

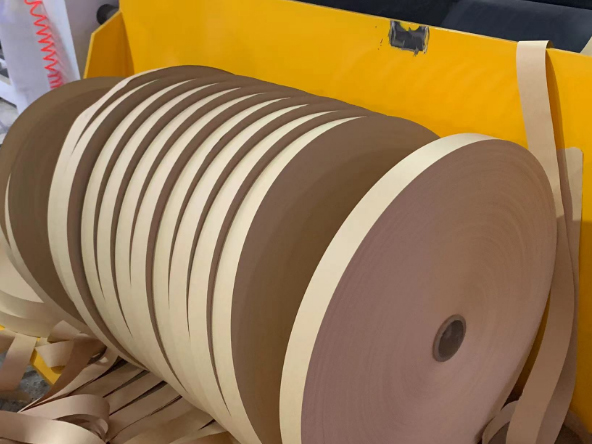

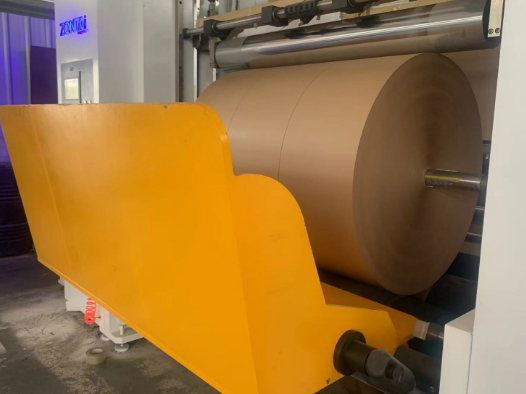

  • Unidad de rebobinado con cuchara de descarga que puede elevarse para proteger los rollos durante la operación Unidad de rebobinado con cuchara de descarga que puede elevarse para proteger los rollos durante la operaciónUnidad de rebobinado con cuchara de descarga que puede elevarse para proteger los rollos durante la operación
    Unidad de rebobinado con cuchara de descarga que puede elevarse para proteger los rollos durante la operación

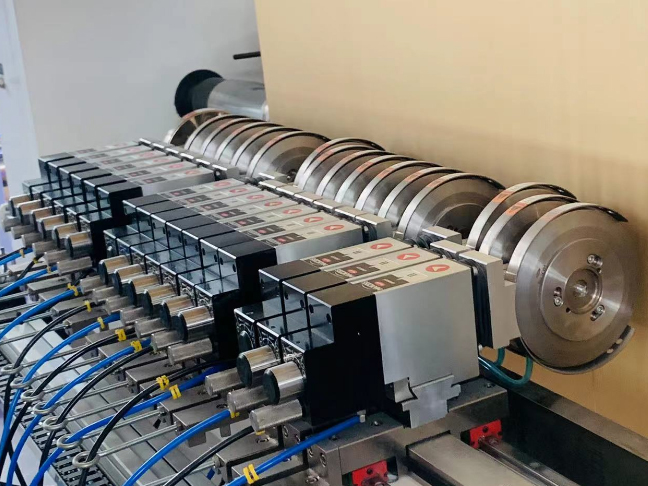

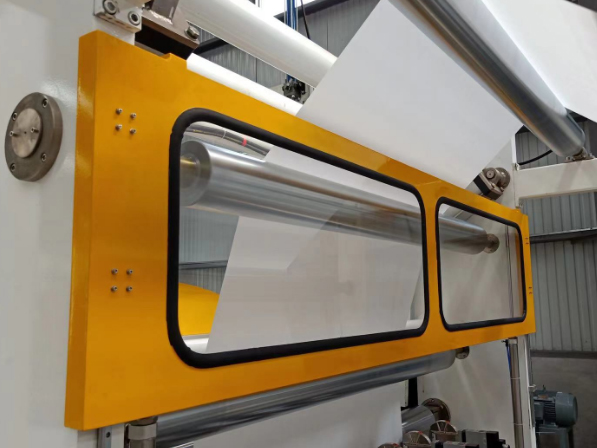

  • Cuchillas circulares neumáticas con tapa de protecciónCuchillas circulares neumáticas con tapa de protección
    Cuchillas circulares neumáticas con tapa de protección

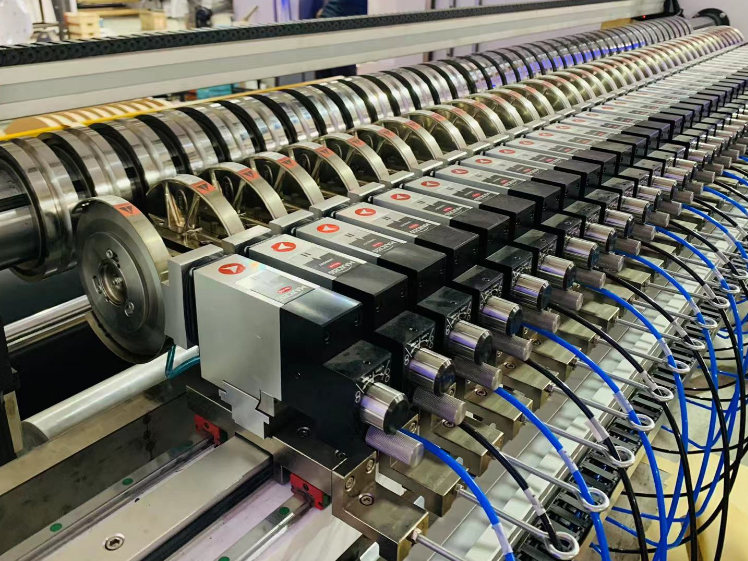

  • Sistema de desplazamiento automático para cuchilla circular neumática Sistema de desplazamiento automático para cuchilla circular neumática

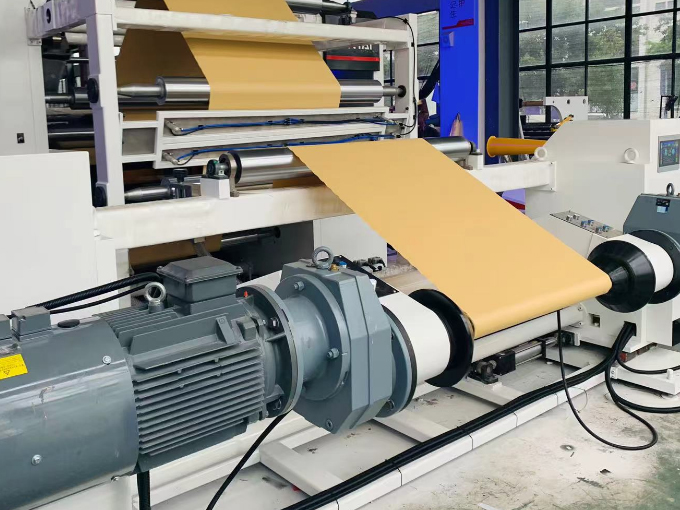

  • Unidad de carga sin eje de desbobinado con control de motor + inversor (dispositivo opcional) Unidad de carga sin eje de desbobinado con control de motor + inversor (dispositivo opcional)

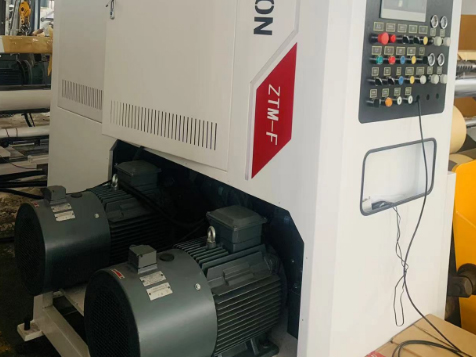

  • Dos motores de rebobinado para el control independiente de 2 ejes de rebobinado Dos motores de rebobinado para el control independiente de 2 ejes de rebobinado

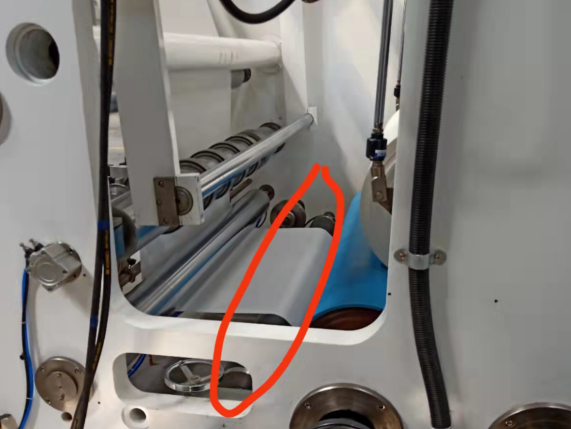

  • Rodillo tipo banana (1 pieza) Rodillo tipo banana (1 pieza)

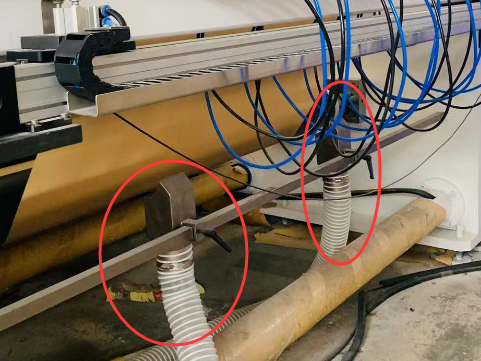

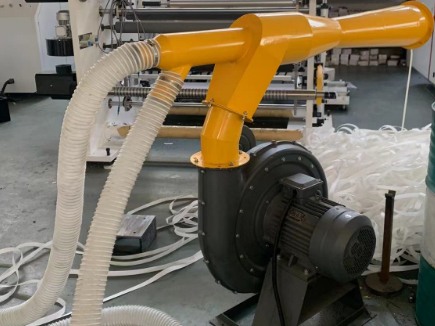

  • Unidad de recorte con soplador de aspiraciónUnidad de recorte con soplador de aspiración
    Unidad de recorte con soplador de aspiración

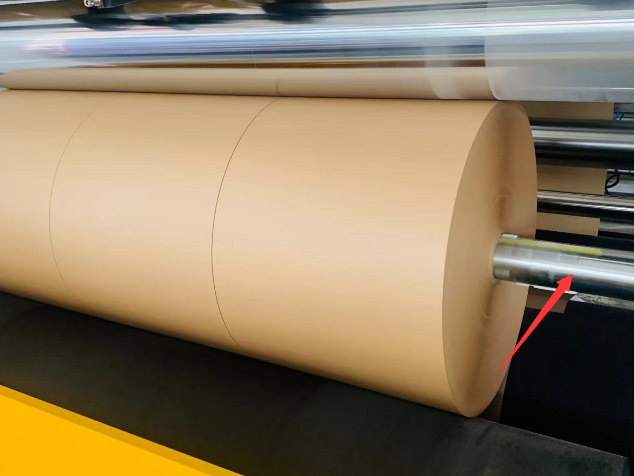

  • Estación de rebobinado con ejes neumáticos adicionales de 3 pulgadas (1 unidad como estándar). Ejes neumáticos adicionales de 4 pulgadas/6 pulgadas son opcionales. Estación de rebobinado con ejes neumáticos adicionales de 3 pulgadas (1 unidad como estándar). Ejes neumáticos adicionales de 4 pulgadas/6 pulgadas son opcionales.

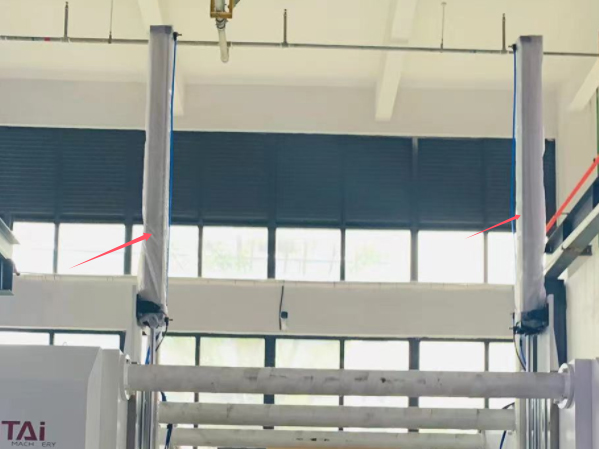

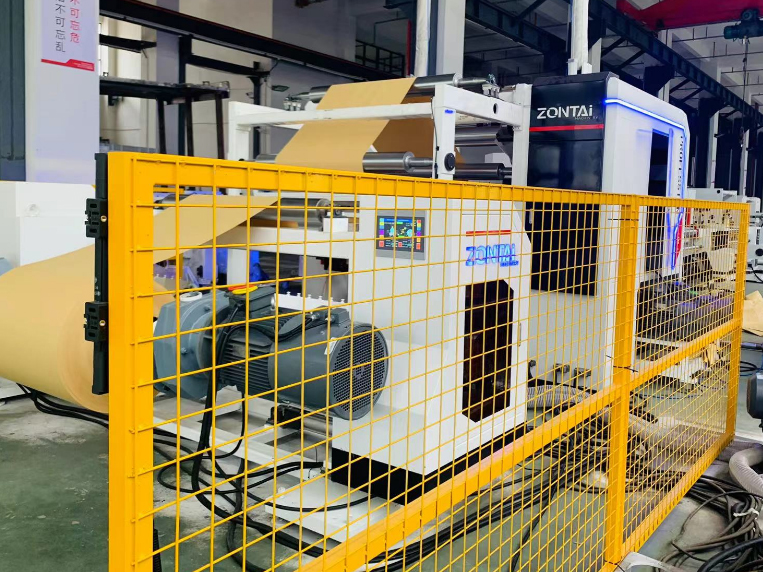

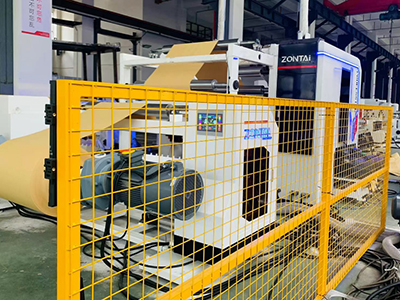

  • Rebobinador y desbobinador con rejilla de protección y sensor SICK (coste adicional) Rebobinador y desbobinador con rejilla de protección y sensor SICK (coste adicional)

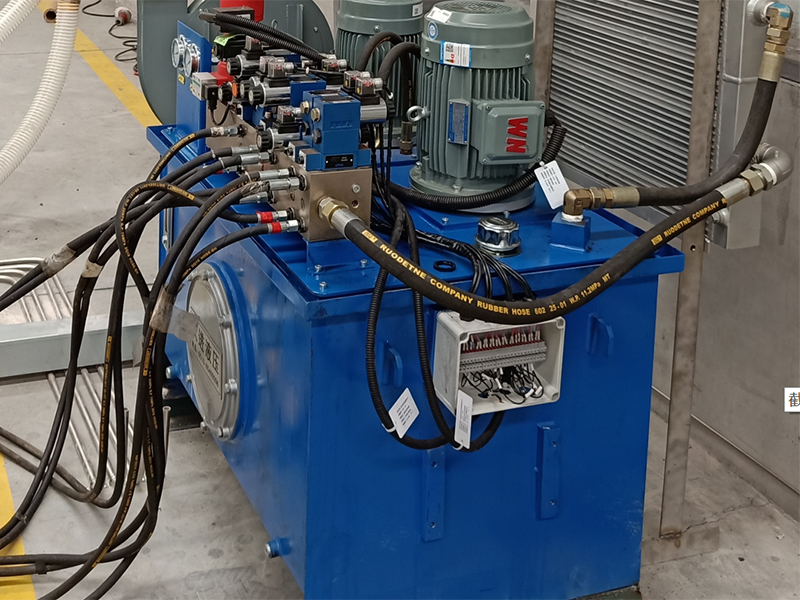

  • Control estándar del rodillo soporte mediante cilindro neumático, con costo adicional por cambiarlo a sistema hidráulico.Control estándar del rodillo soporte mediante cilindro neumático, con costo adicional por cambiarlo a sistema hidráulico.
    Control estándar del rodillo soporte mediante cilindro neumático, con costo adicional por cambiarlo a sistema hidráulico.
Configurations
  • Unidad de desenrollado sin eje con freno neumático (el control del motor es opcional);
  • Sistema de guiado de banda electromecánica;
  • Rodillo inclinado controlado hidráulicamente (rodillo curvo);
  • Sistema de soplado de residuos de corte de borde;
  • Rebobinador de dos tambores con 2 motores;
  • Eyector automático para rollos terminados;
  • Sistema de elevación hidráulico para descargar rollos terminados y recoger rollos del nivel del suelo;
Opcional
  • Cuchillas circulares neumáticas;
  • La estación de desenrollado de 2 frenos neumáticos se pueden reemplazar con 2 motores + 2 inversores + reductores y una celda de carga para el control automático de la tensión;
  • Sistema automático de movimiento de cuchillas neumáticas;
  • Eje de aire adicional (3 pulgadas / 4 pulgadas / 6 pulgadas);
