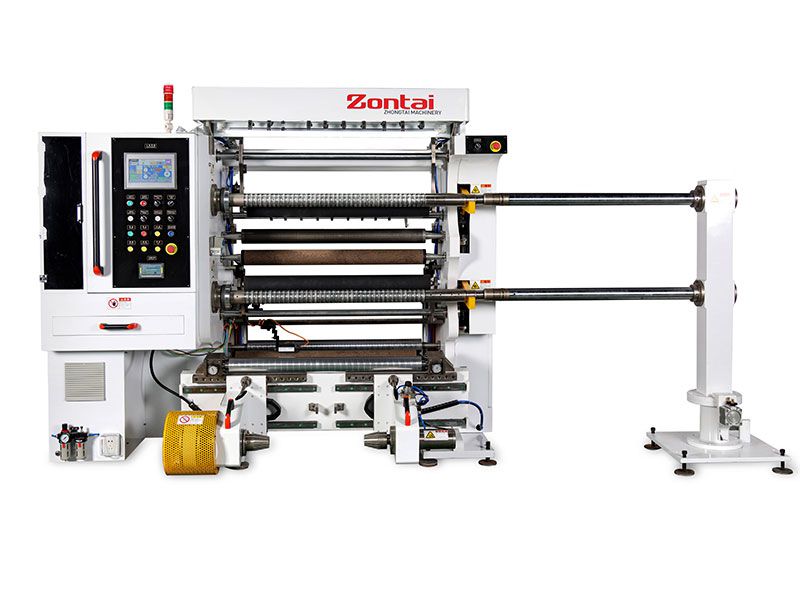

Cortadora rebobinadora vertical | Equipo de conversión

Especificaciones

Modelo	ZTM-DT1300	ZTM-DT1600
Ancho de banda	1300mm	1600mm
Diámetro de desenrollado	Ø800mm	Ø800mm
Diámetro de rebobinado	Ø450mm	Ø450mm
Tamaño del núcleo de papel para desenrollado	3″and 6″	3″and 6″
Tamaño del núcleo de papel para rebobinado	3″	3″
Velocidad de corte	10-400m/min (para diferentes materiales, la velocidad será diferente)	10-400m/min (para diferentes materiales, la velocidad será diferente)
Espesor del sustrato	10-100micron	10-100micron
Tolerancia de EPC	≤0.1mm	≤0.1mm
Min. ancho de corte	50mm	50mm
Potencia total	12kW	15kW
Peso de la máquina	3600kg	3800kg
Dimensiones totales	1650mm×3800mm×1830mm	1650mm×4300mm×1830mm

Detalles

Características

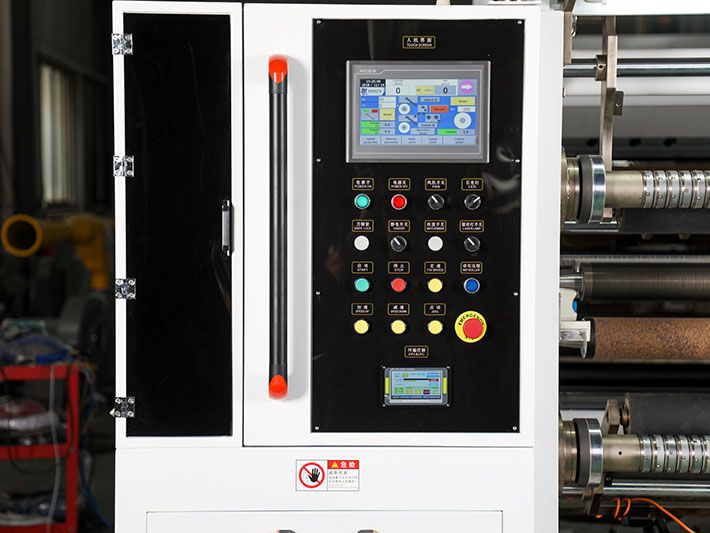

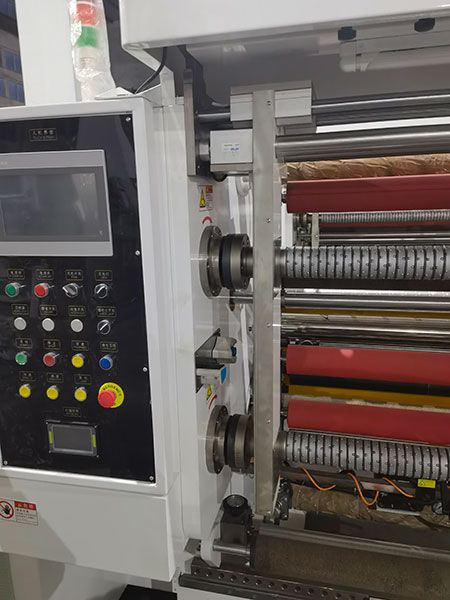

Toda la cortadora rebobinadora está controlada por un sistema PLC con pantalla táctil HMI fácil de usar y la estructura vertical de desenrollado y rebobinado en el mismo lado facilita la operación.
La estación de desenrollado utiliza un freno de polvo magnético de marca de Taiwán, la tensión de la banda se controla automáticamente mediante la célula de carga y el sistema PLC.
Un servomotor acciona el rodillo de tracción, manteniendo la velocidad lineal en un estado estable al tiempo que permite que la tensión de desenrollado se aísle eficientemente de la tensión de rebobinado.

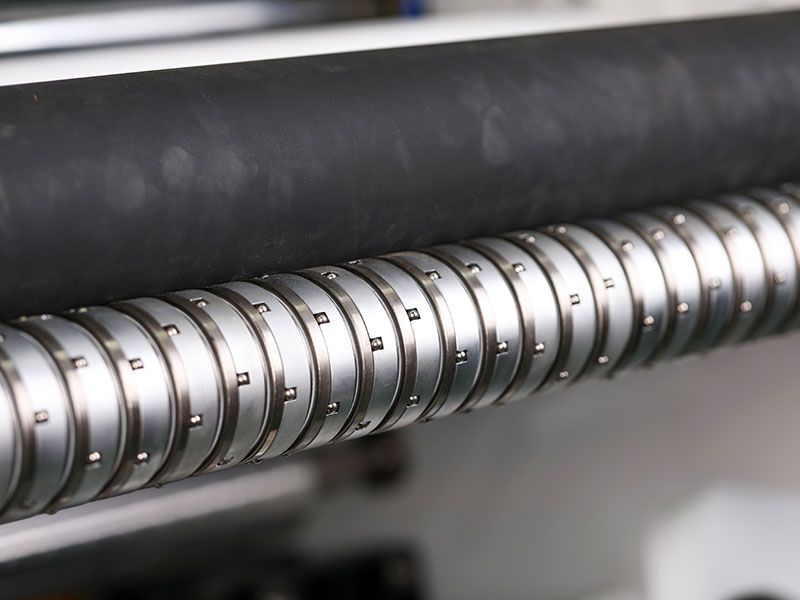

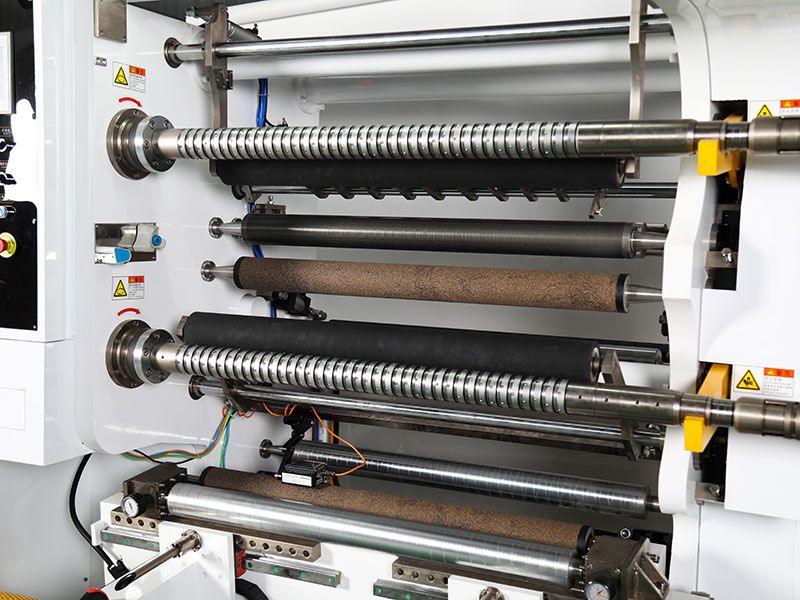

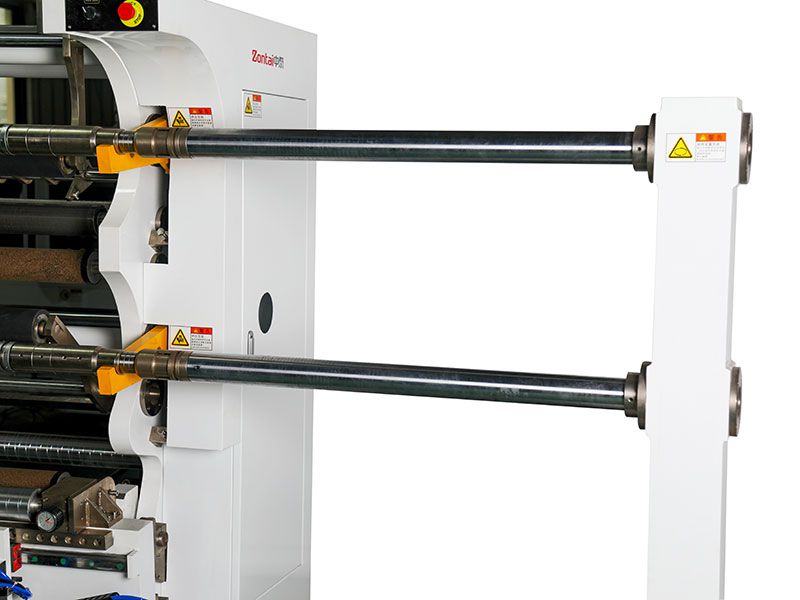

La estación de rebobinado adopta dos servomotores y el control de la tensión de rebobinado se puede lograr mediante la compensación automática PLC del cambio de diámetro del rollo.

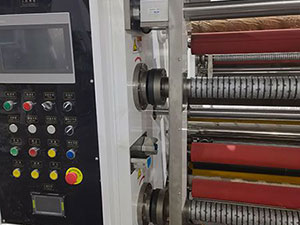

La cortadora rebobinadora está equipada con un brazo robótico para empujar automáticamente los rollos terminados.
La estación de desenrollado cuenta con un mecanismo de elevación hidráulico para la carga automática de rollos principales, ahorrando así en gran medida la intensidad de la mano de obra y reduciendo el tiempo de trabajo.

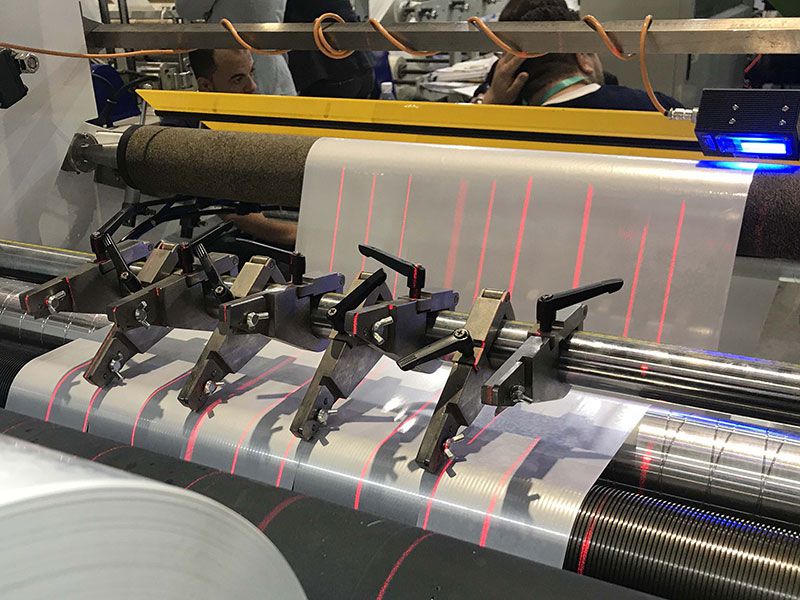

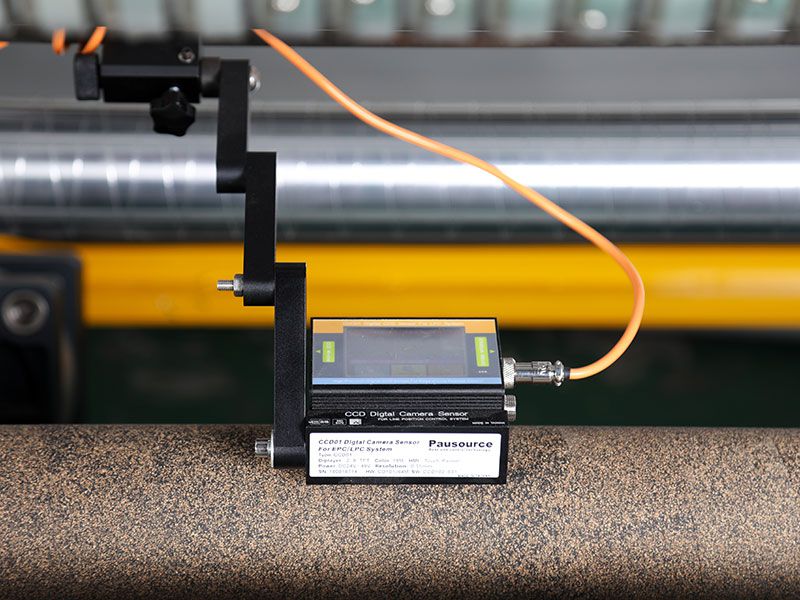

Los sistemas de guía de banda EPC y LPC garantizan un corte preciso de los materiales, con un borde de corte suave.
