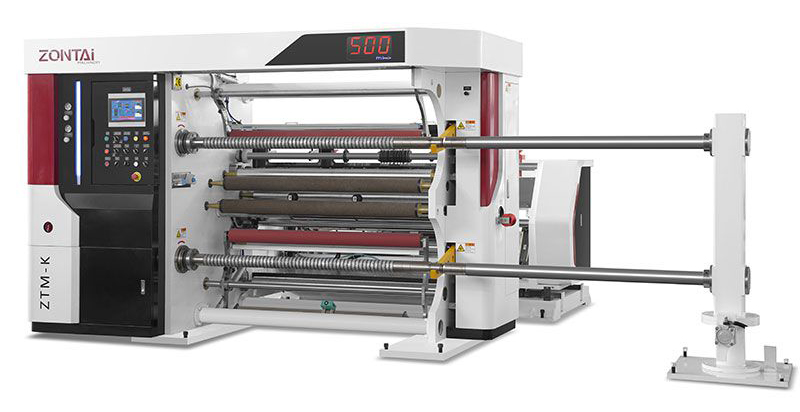

Cortadora rebobinadora | Rebobinadora de papel y película

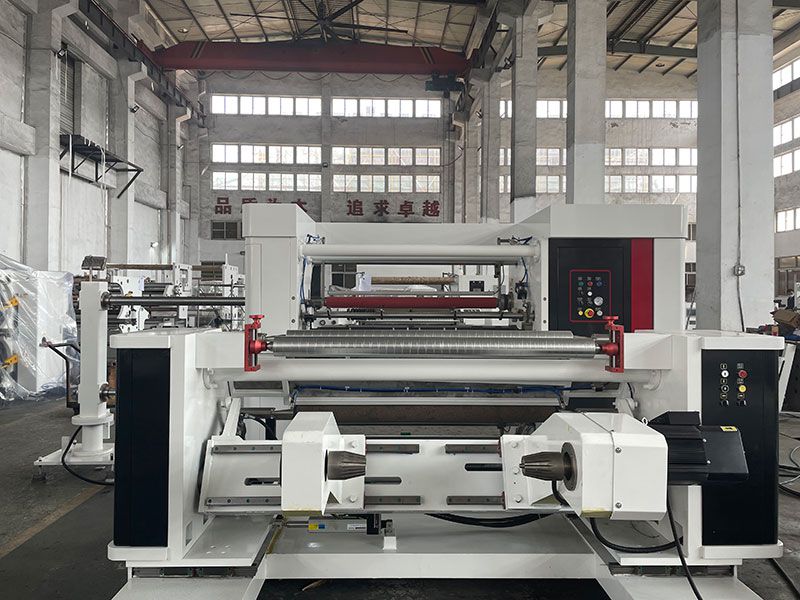

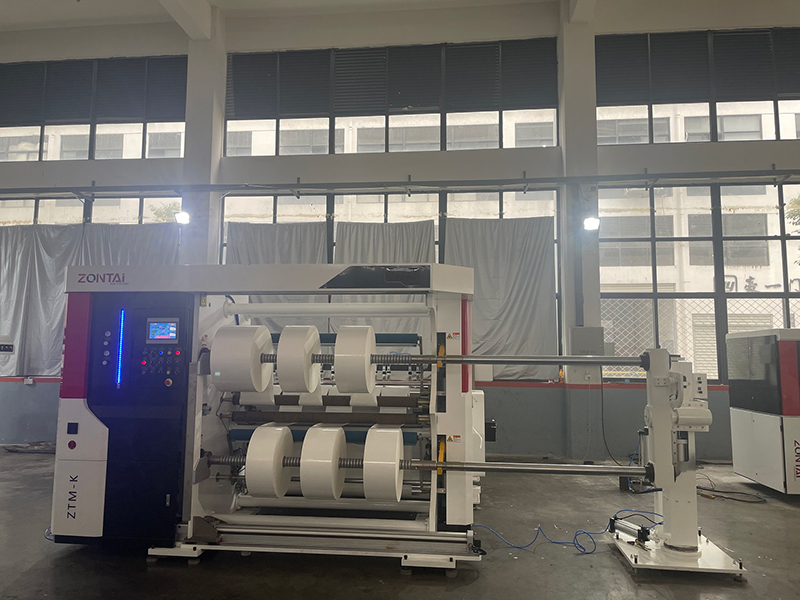

Cortadora de alta velocidad ZTM-K1300 para film

Cortadora de alta velocidad ZTM-K1300 para papel

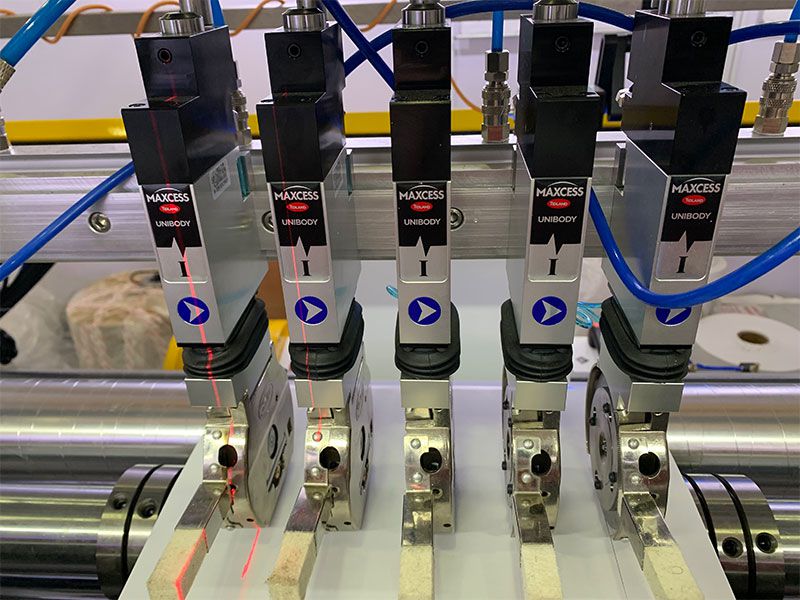

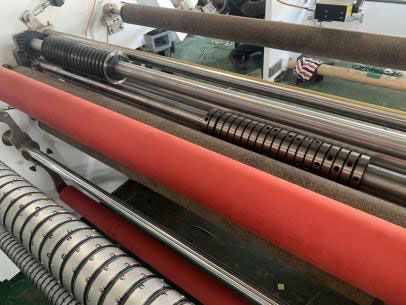

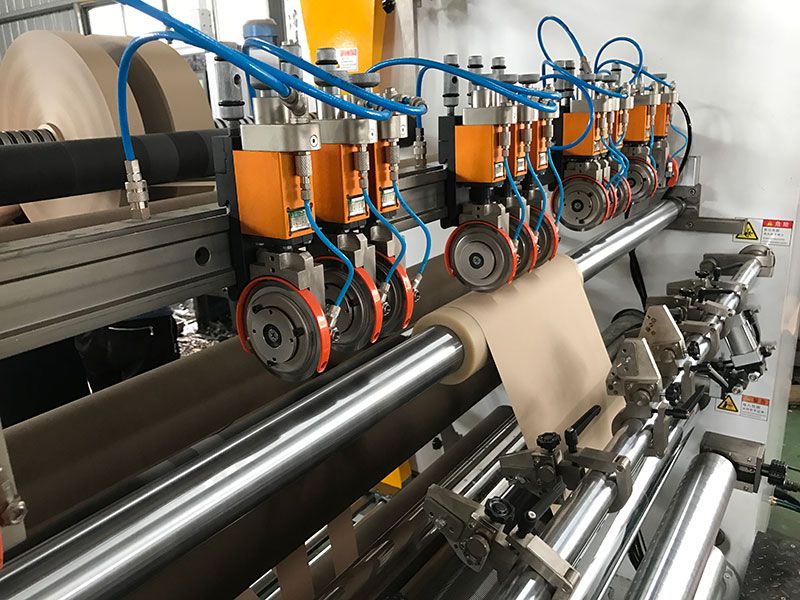

Sistema automático de posicionamiento de cuchillas circulares – Serie ZTM-K

Sistema automático de posicionamiento de cuchillas tipo navaja – Serie ZTM-K

Especificaciones

Modelo	ZTM-K 1300	ZTM-K 1600
Ancho de banda	1300mm	1600mm
Max. diámetro de desenrollado	1200mm	1200mm
Max. diámetro de rebobinado	600mm	600mm
Diámetro del núcleo de papel	76mm	76mm
Velocidad mecánica	10-500m/min	10-500m/min
Tolerancia de EPC	0.1mm	0.1mm
Min. ancho de corte	50mm	50mm
Potencia total	15kW	18kW
Peso de la máquina	7500kg	8000kg
Dimensiones totales	4300mm×4500mm×2100mm	4300mm×4800mm×2100mm

Detalles

Características

Esta cortadora rebobinadora es versátil para convertir gran variedad de rollos de película y papel.

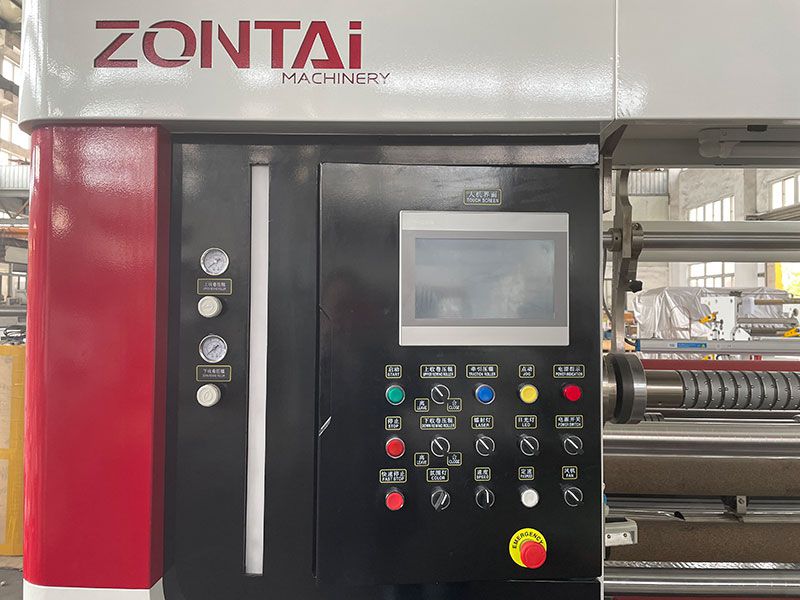

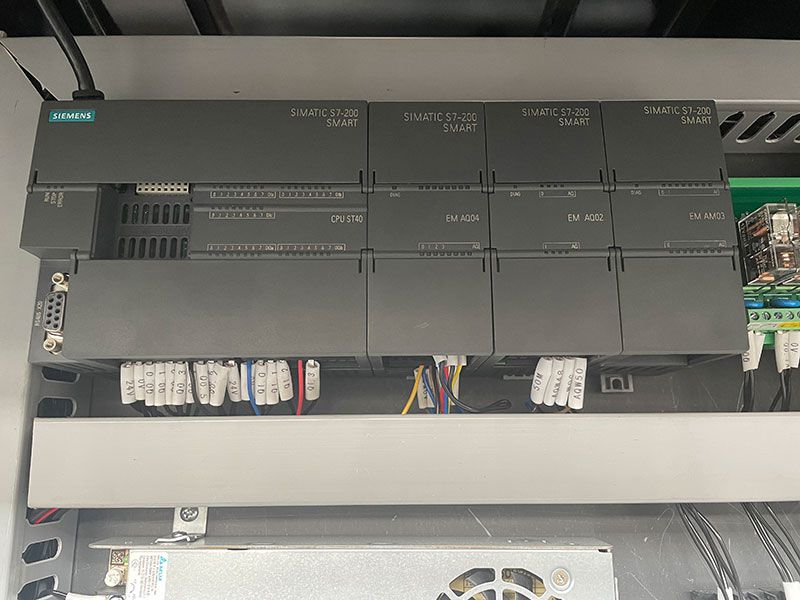

El control PLC basado en microprocesador de alto rendimiento se combina con una pantalla táctil a color que es móvil, lo que permite al operador controlar la máquina en la estación de desenrollado o en la estación de rebobinado.
Los rollos de acabado superficial de alta gama no dejan arañazos al cortar y rebobinar películas ópticas o películas recubiertas.
La estación de rebobinado combina la técnica de medición de diámetro en tiempo real. Tiene un sensor ultrasónico para medir con precisión el diámetro del rollo en solo 0.05 segundos y el sistema de control PLC calcula automáticamente la tensión óptima para compensar el cambio de diámetro.
El rebobinador portátil de residuos de recorte permite un rebobinado suave de recorte al mismo tiempo que reduce la cantidad de polvo para mantener limpio el entorno de trabajo.

Configuraciones

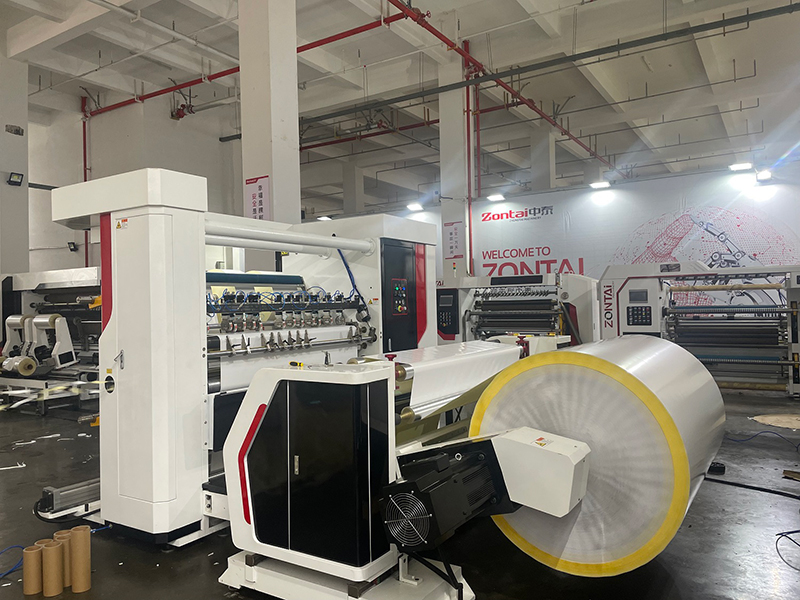

Unidad de desenrollado sin eje para la carga automática de rollos principales, capacidad de carga de más de 1500kg;
Eje de fricción diferencial neumático de 3 pulgadas en la estación de rebobinado (el eje de 6 pulgadas es opcional);
Estación de corte con velocidad máxima de 500m/min;

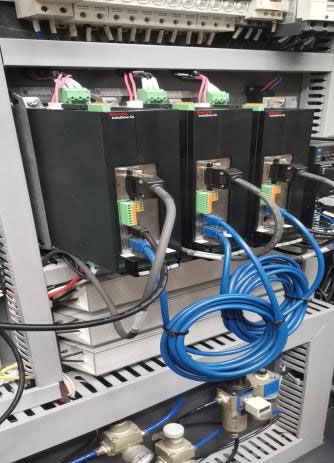

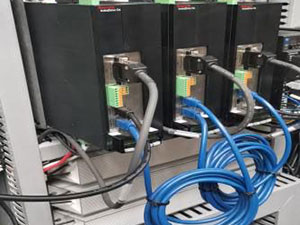

Totalmente accionado por servomotor (un servomotor principal, dos servomotores para rebobinado);

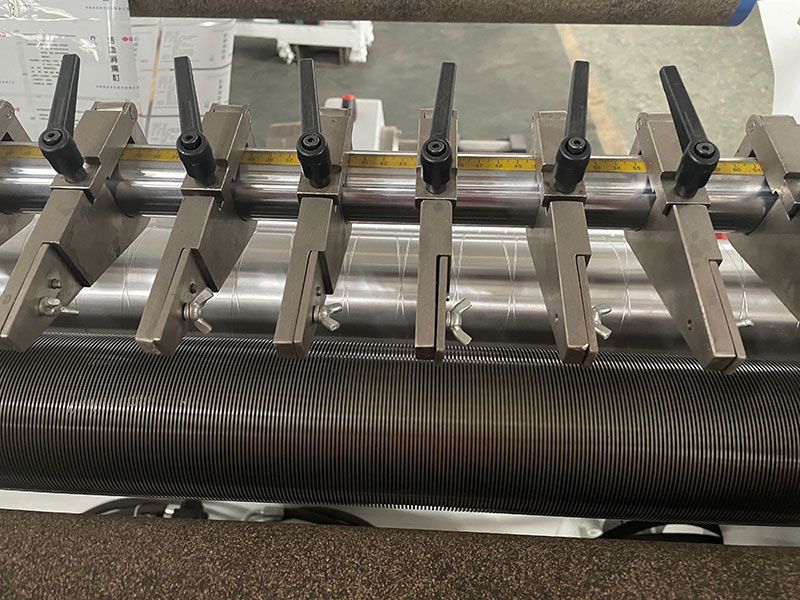

Configurado con cuchillas de afeitar y cuchillos circulares (10 juegos para cada uno) para cortar película y papel;
La mesa de empalme se encuentra entre la estación de desenrollado y la estación de corte para el empalme de banda;
Tenazas o nip de rollos de goma;
Función anti-arañazos;
Sistema automático de medición del diámetro del rollo en la estación de rebobinado;
Dispositivo automático de empuje de rollo terminado;
Dispositivo de descarga rotativa;
