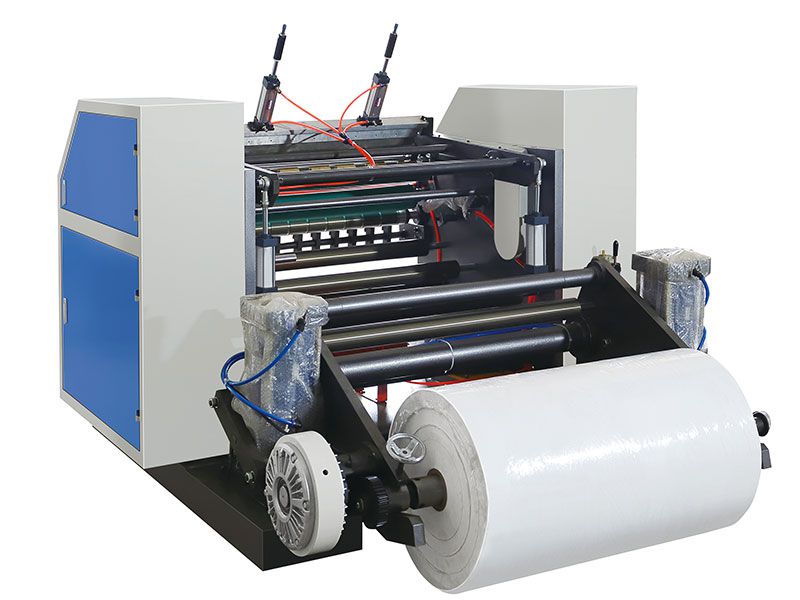

Thermal Paper Slitting Rewinding Machine

Especificaciones

Modelo	ZTM-900
Max. ancho de banda	900mm
Max. diámetro de desbobinado	1000mm
Max. diámetro de rebobinado	150mm
Max. diámetro de desbobinado	150m/min
Eje de desenrollado	Eje de expansión de aire neumático de 3"
Peso de la máquina	1000kg
Voltaje	3 fases 380V 50HZ
Eje de rebobinado	0.5'', 1'' o sin núcleo (8mm)
Ancho de corte	56mm y 79mm
Dimensiones generales	2150×1950×1700mm

Configuraciones principales

Equipado con PLC Panasonic y pantalla táctil Weinview, todos los parámetros se muestran en el monitor. El operador simplemente necesita establecer el diámetro y el grosor del rollo de material, el PLC dará los parámetros apropiados para que la máquina funcione automáticamente.
La unidad de desenrollado está equipada con un sistema de control de tensión automático.
El contador de medidores está disponible para que el operador establezca datos, lo que permite que la máquina se detenga cuando la longitud alcanza el valor preestablecido y alarma para informar al operador.
La correa síncrona se utiliza para evitar el problema de superposición.
El inversor de frecuencia se adopta para la conducción del motor del inversor principal y la velocidad se puede mostrar en el panel de control, el motor del inversor de frecuencia es de 2.2kW.
Todos los rodillos de transmisión han sido tratados mediante equilibrado dinámico/estático.
Equipado con interruptor de emergencia.
Todos los componentes eléctricos cumplen con la certificación CE.

Sección de desenrollado

Eje de expansión de aire de 3".
El sistema de elevación neumática automática está configurado para la carga de rollos de material pesado.
El dispositivo de frenado automático de 10 kg/m2 se utiliza para el control de la tensión de alimentación del material.

Control de tensión de desenrollado

El control automático de tensión (tipo de cálculo del diámetro del rollo) se utiliza para mantener una tensión constante.
El operador solo necesita preestablecer el tamaño del núcleo de desenrollado y el diámetro de desenrollado inicial a través de la pantalla táctil y el sistema PLC realiza un control automático para una fácil operación.

Tucker automático (cargado de bordes de material)

El tucker automático se utiliza para cargar bordes de material en núcleos de bobinado automáticamente, eliminando la necesidad de pegado en la cinta, proporcionando un funcionamiento fácil y una mayor eficiencia del proceso.

Línea roja

El operador puede establecer la longitud de la línea roja a través de la pantalla táctil, para indicar la carga máxima

Sección de rebobinado

Esta máquina viene con ejes de rebobinado de 0.5'', también podemos ofrecer bajo petición.

Recorte de bordes de residuos

La máquina cortadora tiene un dispositivo de recorte de borde de desecho. El borde de desecho se recorta en ambos lados.
El sistema de soplado de aire está disponible para la recortadora de bordes de materiales de desecho.

Dispositivos opcionales
