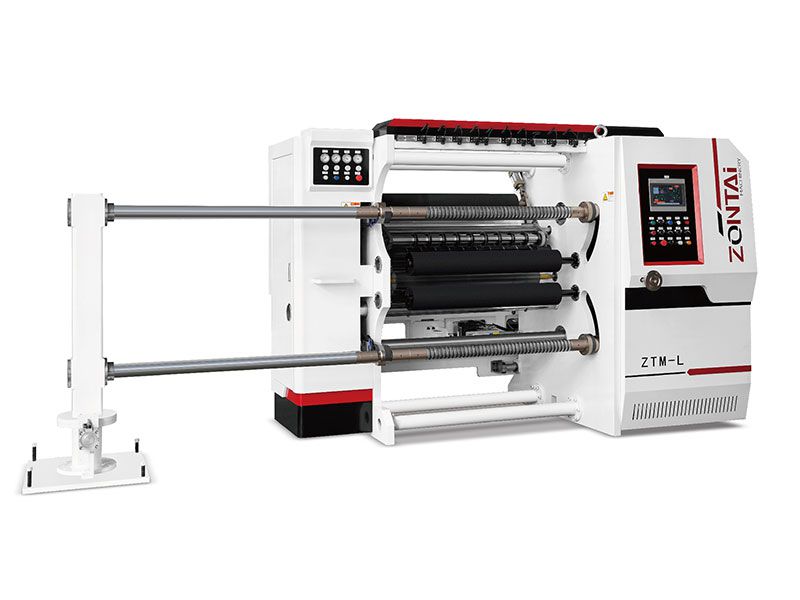

Cortadora rebobinadora de banda estrecha

Especificaciones

Modelo	ZTM-L 1000	ZTM-L 1300
Ancho de banda	1000mm	1300mm
Max. diámetro de desenrollado	Ø1000mm	Ø1000mm
Max. diámetro de rebobinado	Ø800mm	Ø800mm
Diámetro del núcleo de papel	3″or 76mm (opcional: 6″ o 152mm)	3″or 76mm (opcional: 6″ o 152mm)
Velocidad de corte	10-400m/min	10-400m/min
Tolerancia de EPC	≤0.1mm	≤0.1mm
Min. ancho de corte	50mm	50mm
Potencia total	25kW	28kW
Peso de la máquina	4500kg	5000kg
Dimensiones totales	2300mm×3800mm×1950mm	2300mm×4100mm×1950mm

Detalles

Características

La unidad de desenrollado sin eje adopta el cilindro hidráulico japonés SMC para levantar los rollos principales, logrando la carga automática de rollos de banda.

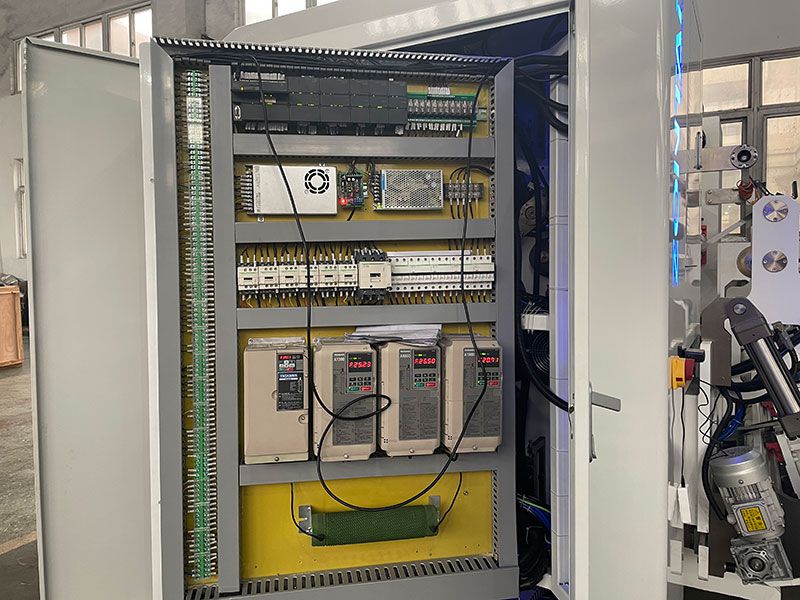

El desenrollado es accionado por un servomotor y la tensión de desenrollado de bucle cerrado es controlada por PLC y célula de carga.

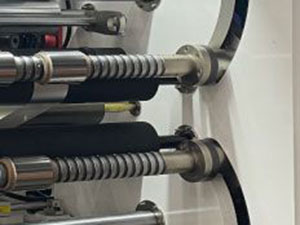

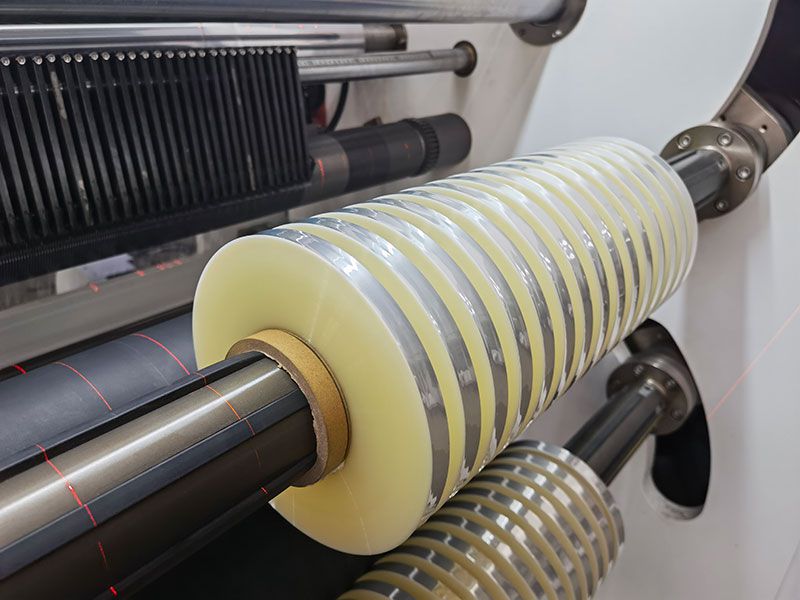

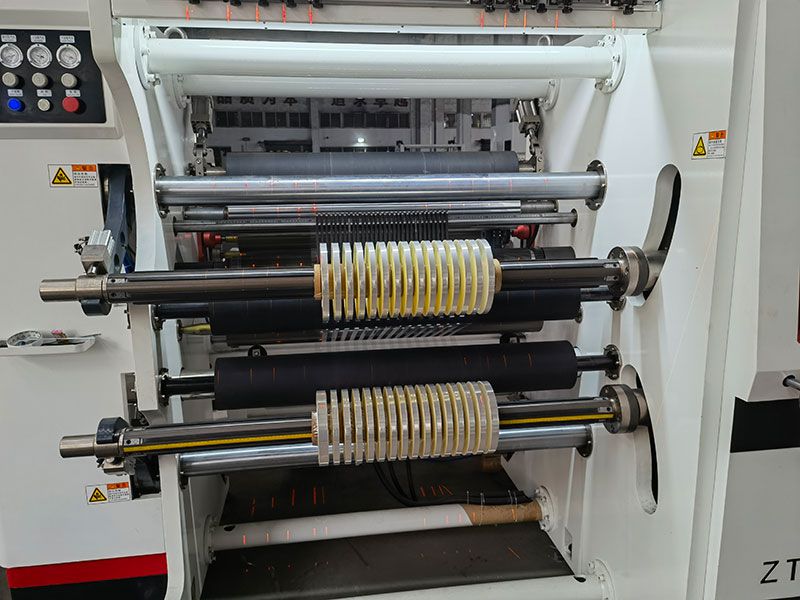

La estación de rebobinado adopta tanto ejes de fricción neumáticos como ejes de aire (3 pulgadas).

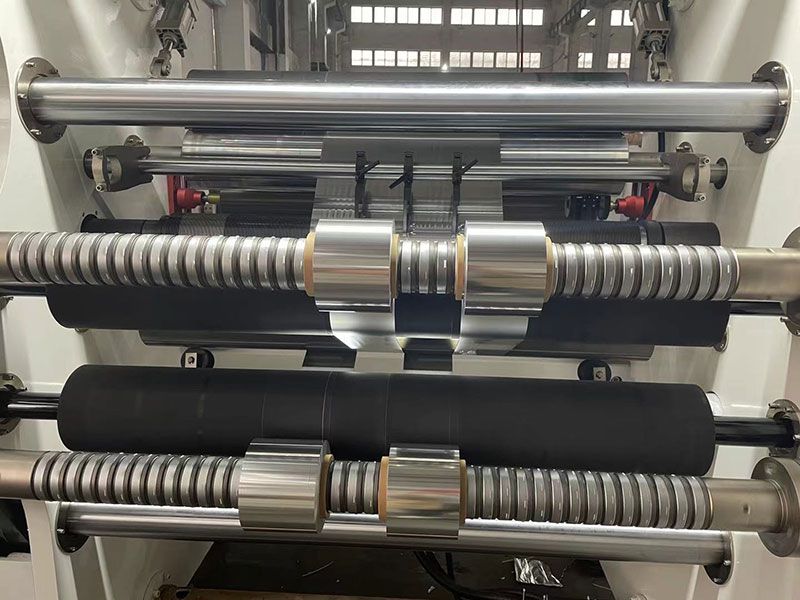

La estación de corte está configurada con cuchillas (tipo razor) y cuchillos circulares.
Se utilizan dos motores para controlar 2 ejes de rebobinado.

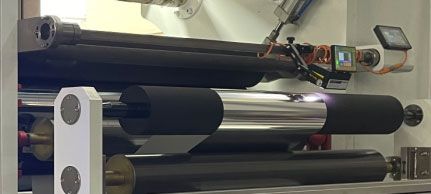

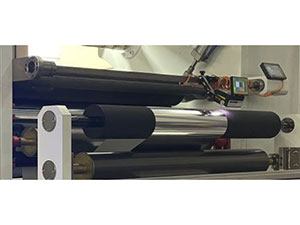

El sistema de guía de banda LPC y el sistema PLC son de marcas de renombre mundial.
Esta cortadora rebobinadora suele ser adecuada para convertir foil de aluminio puro de más de 6 micras de espesor.
